Діодний міст однофазний MDQ100

ТОП

Код товару: MDQ100

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

391.68 грн Без ПДВ: 326.40 грн

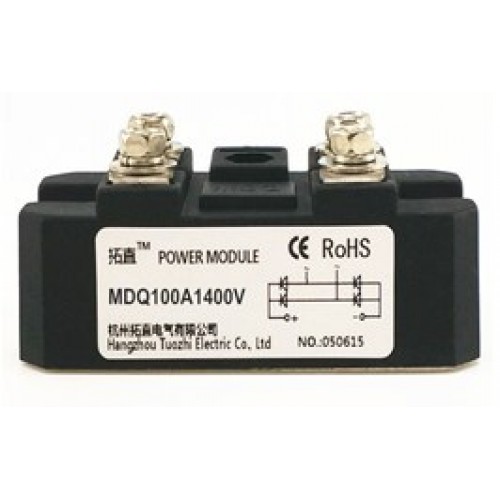

Диодні мости MDQ100 – однофазні двуполуперіодні перетворювачі змінного струму в пульсуючий (четирехдіодна схема Гретца) в ланцюгах з навантаженням 100А і зворотною напругою до 1600В.

На вхід схеми (позначається як "Input" або тільдою "~") подається змінний струм. У кожен з напівперіодів вхідний струм проходить тільки через два діода. В результаті, на виході (позначається як "DC Output" або значками "+" і "-") отримуємо струм, пульсуючий з частотою в два рази більше, ніж частота вхідного.

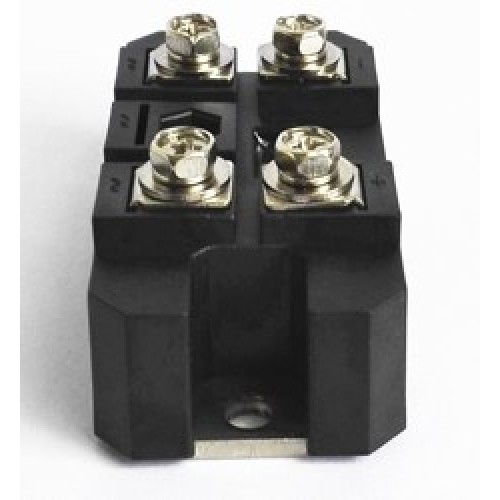

Матеріал корпусу перетворювача - негорючий термополімер. Робоча частота - до 50Гц. Кріпляться діодні мости MDQ50 - MDQ150 (вірніше сказати, діодні збірки) за допомогою гвинтів через наскрізні отвори в корпусі. Кріплення проводів - затискними нікельованими клемами.

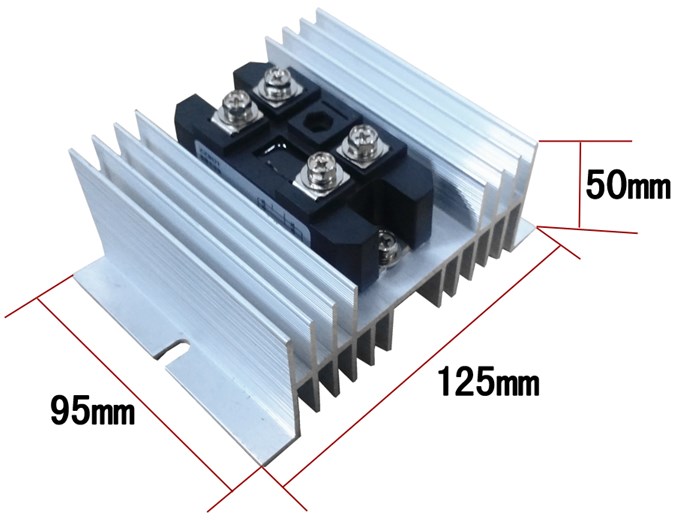

Для кріплення додаткового охолодження (радіаторы, охолоджувачі) в корпусі діодних мостів передбачені кріпильні отвори. Між мостом і охолоджувальним елементом необхідно використовувати спеціальну теплопровідну підкладку, змащену термопастою.

Підвищена робоча температура середовища становить не більше +125°С, знижена робоча температура - не нижче -40°С.

Застосовуються діодні мости MDQ100 в різних силових установках - блоках харчування і управління, регуляторах потужності, перетворювачах, пристроях запуску електродвигунів.

Тип	U_RRM	I_F(AV) (T_C)	I_FSM	T_jm	U_FM / I_FM	U_T(TO)	r_T	I_RRM	i²·t	R_th(j-c)
Тип	В	А(ºC)	кА	ºC	В/А	В	мОм	мА	А²·c	ºC/Вт
MDQ50	600-1800	50(100)	0.75	150	1.55/75	0.80	9.0	8	2800	0.550
MDQ75	600-1800	75(100)	1.00	150	1.47/110	0.80	7.0	8	5100	0.320
MDQ100	600-1800	100(100)	1.50	150	1.53/150	0.80	4.5	10	1140	0.240
MDQ150	600-1800	150(100)	2.50	150	1.47/230	0.80	3.8	10	3180	0.150
