Код товару: МДД100-12
Попереднє замовлення
445.40 грн
Без ПДВ: 445.40 грн
Модуль МДД-100-12 відноситься до силових діодних модулів. Використовується для перетворення постійного та змінного струму до 100A, частотою до 500 Гц у ланцюгах з напругою до 1200V (12 кл.).
Діодні модулі МДД-100-12 виконані в стандартному корпусі MDT1: розміри основи 20x92 мм, висота корпусу – 30 мм, маса – 150 г. Модуль двопозиційний, є монолітною конструкцією з двох напівпровідникових діодів: тип діод-діод.
Діодні модулі МДД мають притискну конструкцію, встановлюються за допомогою гвинтів через наскрізні отвори кріплення в корпусі. Кріплення проводів – затискними нікельованими клемами, під якими розміщені контрольні точки вимірювання імпульсної прямої напруги. Основні виводи знаходяться на верхній частині корпусу та пронумеровані цифрами 1, 2, 3. Області контролю температури корпусу розміщені на притискній стороні корпусу.
Для кріплення додаткового охолодження (використовуються радіатори або охолоджувачі) у корпусі діодних безпотенційних модулів МДД передбачені отвори кріплення. Між модулем та охолоджувальним елементом необхідно використовувати спеціальну теплопровідну підкладку, змащену термопастою.
Застосовуються діодні модулі МДД у різних силових установках – блоках живлення та керування, регуляторах потужності, регуляторах змінного струму, перетворювачах, пристроях запуску та керування електродвигунами, температурних контролерах доменних печей або хімічних процесів, зварювальному обладнанні та ін.

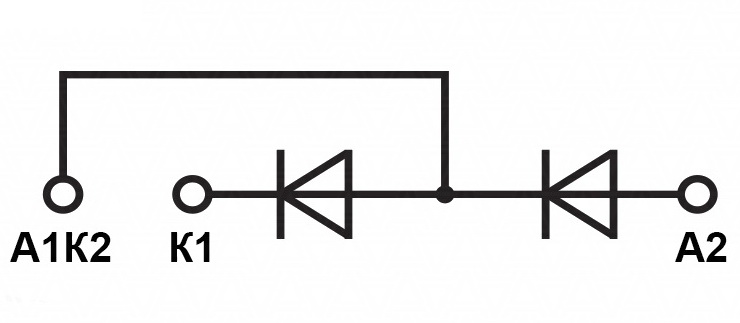

Схема підключення модуля МДД-100-12
|
|
Розшифровка маркування діодних модулів МДД:
| МДД | - | 100 | - | 12 | УХЛ2 |
| МДД | – | Модуль діод-діод |
| 100 | – | Значення максимально допустимого середнього прямого струму IF(AV). |
| 12 | – | Клас по напрузі URRM / 100 (Номінальна напруга - 1200 В). |
| УХЛ2 | – | Кліматичне виконання: УХЛ2 - для помірного та холодного клімату. |
| Характеристики модулів | МДД-100-12 | |
| Максимально допустимий середній прямий струм (Температура корпусу) | IF(AV)/IT(AV) (TC) | 100 А (100ºC) |
| Повторювана імпульсна напруга в закритому стані; імпульсна зворотна напруга, що повторюється |
UDRM URRM |
1200 В |
| Ударний струм | IFSM/ITSM | 2.20 кА |
| Максимальна імпульсна напруга | UFM/UTM | 1.35 В |
| Імпульсний прямий струм | IFM/ITM | 314 А |
| Порогова напруга | UTO/UT(TO) | 0.93 В |
| Динамічне опір | rT | 1.400 мОм |
| Максимальна температура p-n переходу | Tj max | 150 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.3900 ºC/Вт |
| Електрична міцність ізоляції | UISOL | 3.00 кВ |
| Маса, не більш | W | 0.15 кг |
| Корпус | - | MDT1 |
| Розміри основи (ширина×довжина) | BxL | 20x92 мм |
| Виконання | - | двопозиційне |
| Тип | - | діод-діод |
| Схема підключення | - | напівміст |
| Інформаційний лист (даташит) | ||
| Розміри силових діодних модулів МДД-100-12: |
 |
