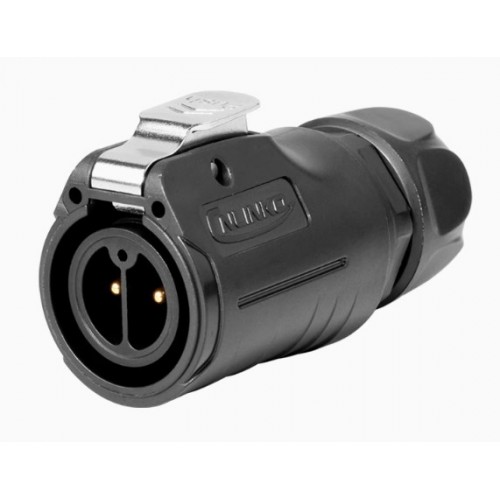

Герметичний роз'єм живлення серії LP - LP-20-C02PE-02-010A - 2-х контактна герметична кабельна вилка серії LP з прямим виводом під кабель 22-20 AWG. Роз'єм має прохідний діаметр - 20 мм, з'єднує ланцюг до 20 А і напругою до 500 В.
Відповідна частина до кабельної вилки - панельна металева розетка з кріпленням на 4 гвинта LP-20-J02SX-03-401A або панельна розетка гайкою позаду LP-20-J02SX-03-101A або панельна пластикова розетка на 4 гвинта LP-20-J02SX-02-404A

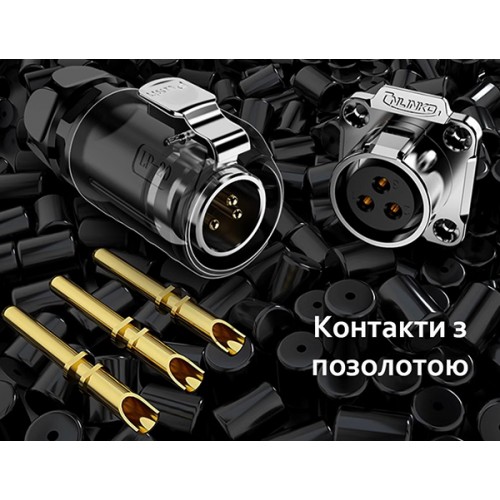

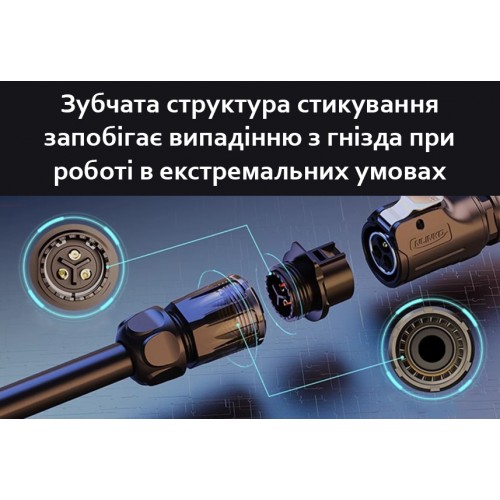

Корпусні деталі виготовлені з високоякісних авіаційних матеріалів. Контактні штирі роз'ємів покриті позолотою для забезпечення надійного електричного контакту та захисту від корозії. Зчленування з'єднувача - за допомогою надійного замку-засувки, додатково серія В - має зубчату структура стикування, для запобігання випадінню з гнізда при роботі в екстремальних умовах. Максимальний діаметр кабелю для герметичного конектора серії LP20 - 13 мм.

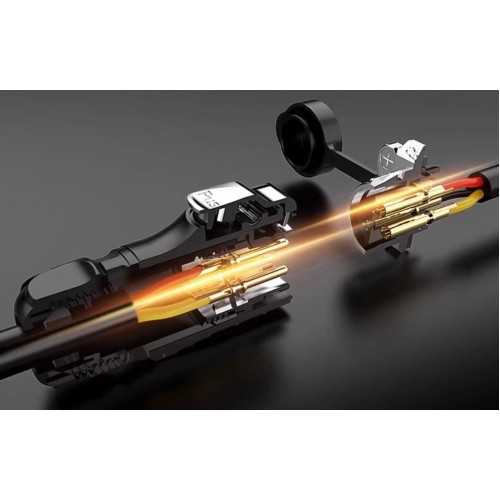

Серія LP - одна з найбільш продаваних серійних виробів. Конструкція з швидким підключенням дозволяє підключати / відключати роз'єм однією рукою.

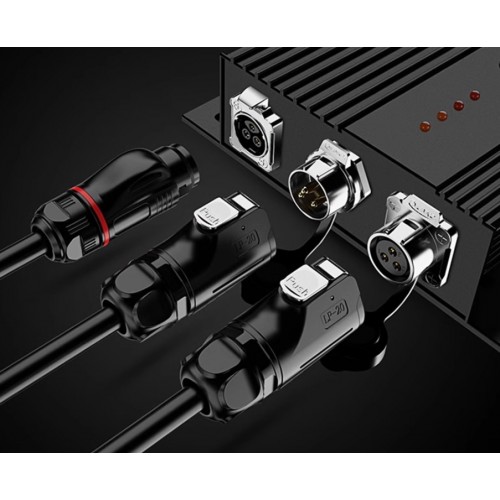

Області застосування герметичних роз'ємів серії LP - при складанні аудіо-відео-обладнання в умовах вологи і пилу, для з'єднання сонячних панелей, та в будь-яких схемах промислової автоматизації.
Роз'єми мають захист IP67 - захищені від вологи і пилу, гарантована робота під водою на глибині 1 м протягом 30 хвилин.
Детальні характеристики роз'ємів серії LP в пластиці
| Кількість контактів | 2 pin | 3 pin | 4 pin | 5 pin | 7 pin | 8 (6+2) pin | 9 pin | 12 pin | 14 pin |
| Номінальний струм | 20А | 10A | 20А+5A | 5A | |||||
| Робоча напруга | AC 500V | AC 500V | AC 250V | AC 250V | |||||
| Імпульсна напруга | 2000V | 1500V | 1500V | ||||||
| Опір контактів | < 1.0 mΩ | < 2.5 mΩ | < 5.0mΩ / 2.5mΩ | < 5.0 mΩ | |||||
| Клас захисту | IP67 | ||||||||
| Зміна температури | 20A температура контакту 30℃↓ ；25A - 40℃↓ ；30A - 50℃↓ | ||||||||
| Ресурс з'єднань | > 1700 | ||||||||
| Діаметр контактів, мм | 2,7 | 2,7 | 2,7 | 1,8 | 1,8 | 6x2,7 + 2x1,0 | 1,0 | 1,0 | 1,0 |
| Робоча температура | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ |
Характеристики кабелю для коннектора серії LP-20
| Кількість контактів | 2 pin | 3 pin | 4 pin | 5 pin | 7 pin | 9 pin | 12 pin | 14 pin |
| Специфікація кабелю | UL2464 24AWG* | |||||||
| 2C | 3C | 4C | 5C | 6C | 7C | 8C | 9C | |
| Діапазон кабелю | 9.0~ 13.0 | 9.0~ 13.0 | 9.0~ 13.0 | 7.0~ 10.0 | 7.0~ 10.0 | 7.0~ 10.0 | 7.0~ 10.0 | 7.0~ 10.0 |

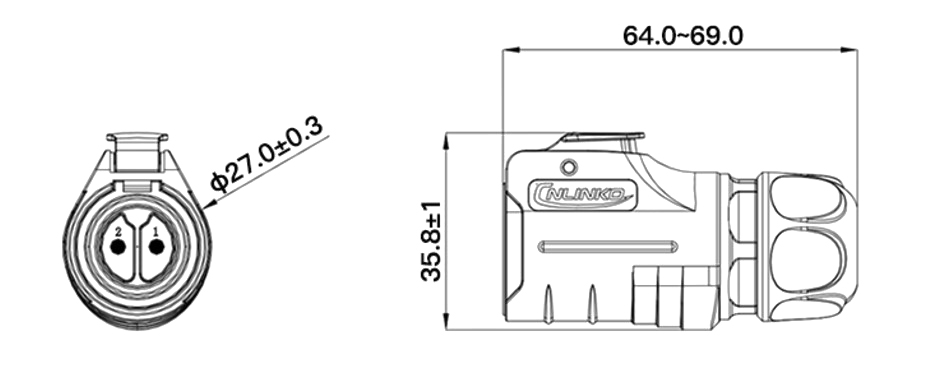

Габаритні розміри герметичного роз'єму серії LP-20
|
Схема з'єднання герметичного роз'єму - кабельної вилки і кабельної вилки
 |
Схема з'єднання герметичного роз'єму - кабельної вилки і панельної вилки
 |
