Кнопки КЕ – комутують ланцюги сигналізації, живлення та управління з напругою постійного струму до 440В і змінного струму до 380 В, силою струму до 10А.
Кнопки виконують функції включення або відключення в 1-4 напрямках, з фіксацією і без фіксації положення.
Контактна група кнопок може складатися з 1, 2, 3, 4-х замикаючих і з 1-го або 2-х розмикаючих контактів в різному поєднанні.
Кнопки КЕ мають два типи керуючих елементів - штовхач або грибок. Кольори керуючого елемента - чорний, червоний, синій, зелений, білий і жовтий. Для візуалізації стану комутації в деяких серіях передбачена індикація, а для захисту від пилу і вологи - зовнішні і внутрішні протектори. Ступінь захисту - IP40 і IP54.
Кріпляться кнопки шляхом фіксації в отворі на панелі за допомогою різьблення. Монтаж провідників - під гвинт. Характеристики, маркування, пристрій і розміри кнопок КЕ вказані нижче.
KE 081 |
||
Сила струму |
0,5 - 10 А |
|
| Номінальна напруга постійного струму | 440 В |
|
Номінальна напруга змінного струму |
380 В |
|
Частота включень |
1200 в час |
|
Керуючий пристрій |
Штовхач циліндричний |
|
Наявність додаткових пристроїв |
Зовнішній протектор з кольоровим індикатором |
|

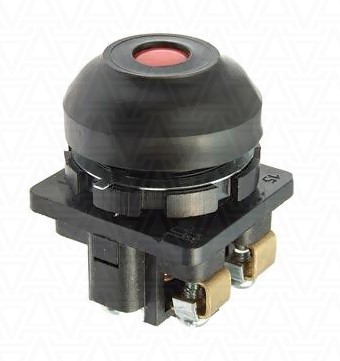

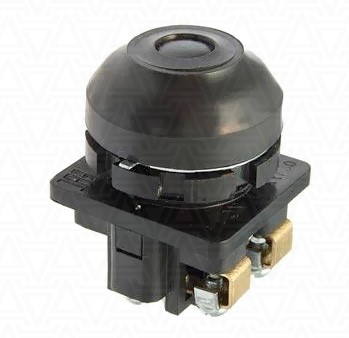

Фото |
Серія |
Число контактных цепей |
| КЕ 081 вик. 2 (червона) | 1з. + 1р. | |
| КЕ 081 вик. 2 (чорна) | 1з. + 1р. | |
| КЕ 081 вик. 3 (червона) | 2р. | |
| КЕ 081 вик. 4 (червона) | 1з. | |
| КЕ 081 вик. 4 (чорна) | 1з. | |
| КЕ 081 вик. 5 (червона) | 1р. | |
| КЕ 081 вик. 5 (чорна) | 1р. | |
Маркування кнопок серії КЕ 081:
| КЕ | 08 | 1 | вик. 5 | (чорна) |
| КЕ | - | Позначення серії вимикача кнопкового |
| 08 | - | Позначення по виду керуючого елемента (приводу) і наявності спеціальних пристроїв: |
| 08 - штовхач циліндричний з зовнішнім протектором і колірним індикатором. | ||
| 1 | - | Кількість контактних елементів |
| вик.5 | - | Позначення виконання замикаючих і розмикаючих контактів |
| (чорна) | - | Колір головки штовхача |

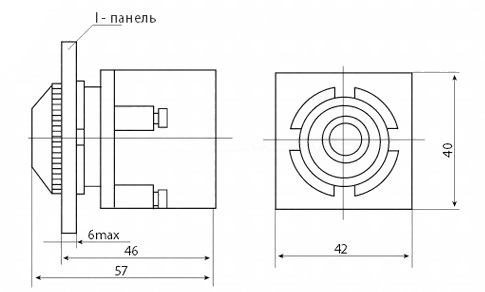

Схема кнопок серії КЕ 081:
