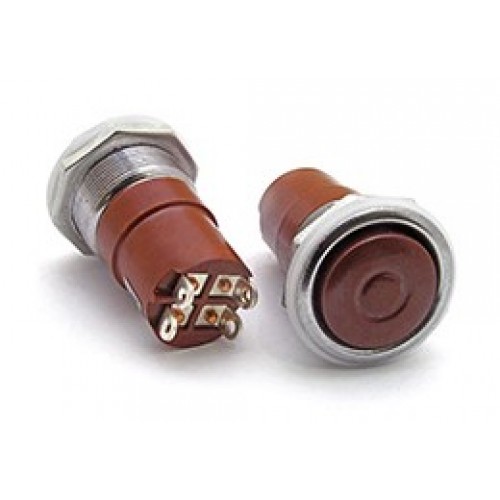

Кнопка К3-2 М20 однополюсна червона

Кнопка серії К-3-2 (20-й діаметр, з протектором) – призначена для комутації ланцюгів сигналізації, живлення та управління силою струму до 5 А і з напругою до 250 В. Максимальна потужність комутації 250 Вт.

Монтаж - об'ємний; кріплення в отворі панелі виконується за допомогою нарізного сполучення М20 × 1 або M20 × 0,75. Посадковий діаметр Ø20мм.

Для захисту від пилу і вологи можливий варіант застосування кнопки із захисним протектором - позначається в маркуванні буквою "П". Кнопка двополюсна, має два нормально відкритих контакту (2NO) і виконує функцію включення (замикає контакт). Корпус складається з металевих та пластмасових частин. Колір кнопки - червоний.

Кнопки відповідають технічним умовам АГО.360.405 ТУ (для приймання "1"). Виводи - під пайку. Кнопки застосовуються в різній радіоелектронної апаратурі, в закритому стаціонарному та пересувному обладнанні для комутації ланцюгів постійного і змінного струму.

Серія	Кнопка К-3-2
Електрична схема
Рід струму	постійний, змінний
Вид навантаження	активна, індуктивна
Номінальна напруга	250 В
Номінальний струм	5 А
Максимальна потужність комутації	250 Вт (ВА)
Кількість полюсів	1
Алгоритм роботи	ON–(OFF) / (OFF)–ON
Фіксація	без фіксації
Опір контактів, не більше	0,01 Ом
Опір ізоляції, не менше	1000 МОм
Електрична міцність ізоляції	1500 Вэфф
Зусилля перемикання	10 – 50 Н
Ресурс	10000 циклів
Діапазон робочих температур	-60°C – +85°C
Зміст дорогоцінних металів	срібло 0,320408 г
Спосіб монтажу	кріплення на панель
Технічні умови (з прийманням "1")	АГ0.360.405 ТУ
Кліматичне виконання	УХЛ
Маса	24 г

Електричні режими комутації кнопок К-3-2:

*Примітка: при напрузі 60 - 250 В і струмі до 5 А допускається максимальна потужність комутації до 250 Вт, при цьому кількість циклів комутації в ПКУ - 1 000, при підвищеній температурі (+ 85 ° C) - 500.

Габаритні і приєднувальні розміри кнопки К-3-2 Ø20 мм:

D1, мм	D2, мм	H1, мм	H2, мм	H3, мм	D3, мм	Креслення
Ø26,6	М20×0,75 или М20×1	36,5	41,5	1÷6	Ø21H14
