Кнопка К-1-1

Кнопка К1-1 М20 однополюсна чорна

ТОП

Код товару: Кнопка К-1-1 М20

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Попереднє замовлення

По запиту

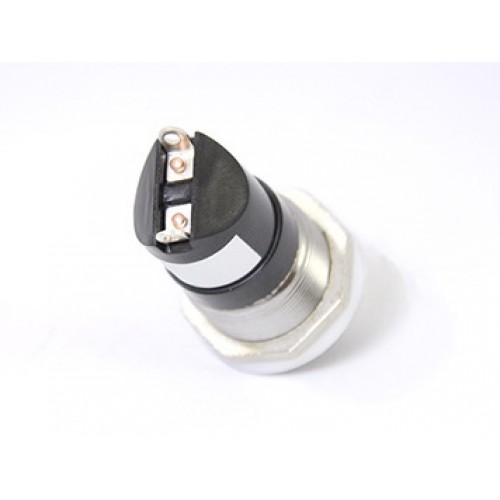

Кнопка серії К-1-1 (20-й діаметр, без протектора) – призначена для комутації ланцюгів сигналізації, живлення та управління силою струму до 5 А і з напругою до 250 В. Максимальна потужність комутації 250 Вт.

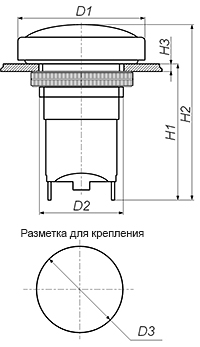

Монтаж - об'ємний; кріплення в отворі панелі виконується за допомогою нарізного сполучення М20 × 1 або M20 × 0,75. Посадковий діаметр Ø20мм.

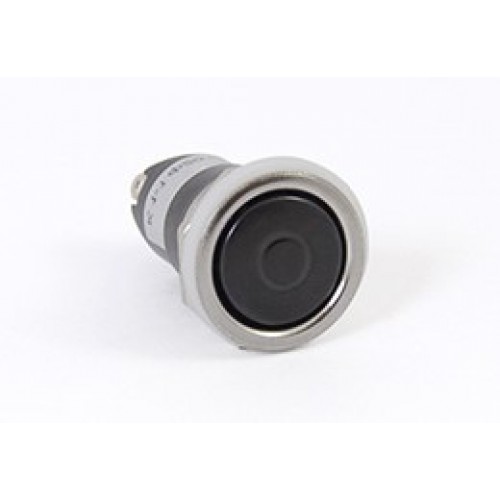

Для захисту від пилу і вологи можливий варіант застосування кнопки із захисним протектором - позначається в маркуванні буквою "П". Кнопка однополюсная, має один нормально відкритий контакт (NO) і виконує функцію включення (замикає контакт).Корпус складається з металевих та пластмасових частин. Колір кнопки - чорний.

Кнопки відповідають технічним умовам АГО.360.405 ТУ (для приймання "1"). Виведення - під пайку.

Кнопки застосовуються в різній радіоелектронної апаратури, в закритому стаціонарному та пересувному обладнанні для комутації ланцюгів постійного і змінного струму.

Серія	Кнопка К-1-1
Електрична схема
Рід струму	постійний, змінний
Вид навантаження	активна, індуктивна
Номінальна напруга	250 В
Номінальний струм	5 А
Максимальна потужність комутації	250 Вт (ВА)
Кількість полюсів	1
Фіксація	немає
Опір контактів, не більше	0,01 Ом
Опір ізоляції, не менше	1000 МОм
Алгоритм роботи	OFF–(ON)
Електрична міцність ізоляції	1500 В_эфф
Зусилля перемикання	10 – 50 Н
Ресурс	10000 циклів
Діапазон робочих температур	-60°C – +85°C
Спосіб монтажу	на панель
Технічні умови (з прийманням "1")	АГ0.360.405 ТУ
Кліматичне виконання	УХЛ
Маса	22г
Зміст дорогоцінних металів	срібло 0,32 г

Електричні режими комутації кнопок К-1-1:

Рід струму	Навантаження	Струм	Навантаження	Максимальна потужність комутації	Кіл-ть циклів перемикання
Рід струму	Навантаження	Струм	Навантаження	Максимальна потужність комутації	в НКУ	при +85°C
постійний	активне	0,001 – 5 А	0,1 – 36 В	135 Вт	10000	5000
	активне	0,001 – 4 А	0,1 – 250 В	250 Вт	10000*	5000*
	індуктивне	0,001 – 2 А	0,1 – 60 В	120 Вт	10000	5000
змінний	активне	0,001 – 0,25 А	0,1 – 36 В	9 Вт	50000	25000
	активне	0,25 – 4 А	36 – 250 В	250 Вт	20000*	10000*
	індуктивне	0,001 – 4 А	0,1 – 60 В	240 Вт	10000	5000

*Примітка: при напрузі 60 - 250 В і струмі до 5 А допускається максимальна потужність комутації до 250 Вт, при цьому кількість циклів комутації в ПКУ - 1 000, при підвищеній температурі (+ 85 ° C) - 500.
