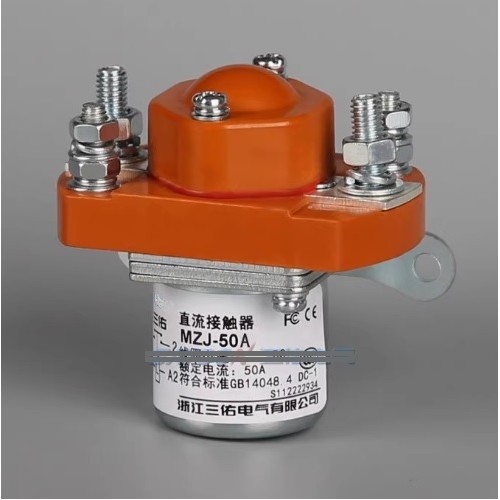

Контактор КМ-50ДВ

ТОП

Код товару: КМ-50ДВ

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

852.36 грн Без ПДВ: 710.30 грн

Контактори малогабаритні КМ-50ДВ являють собою двопозиційні електромагнітні пристрої, призначені для дистанційного включення і відключення силових споживачів електроенергії постійного струму напругою до 30В.

Номінальна напруга постійного струму в ланцюзі управління (котушки контактора) і в ланцюзі головних контактів – 27В (від 24В до 30В). Номінальний струм в ланцюзі головних контактів – 50А.

В основі принципу роботи контактора закладені властивості електромагніту. При подачі напруги на котушку контактора відбувається втягування сердечника і замикання контактів головного ланцюга. При відсутності керуючої напруги - контакти розмикаються. Тип контакту: 1NO - один нормально розімкнутий контакт.

Робоча підвищена температура середовища не вище + 50°С, робоча знижена температура - до -60°С. Граничний рівень вологості при + 40°С становить 98%, висота над рівнем моря не більше 20 000 м. Кількість комутаційних циклів при цьому досягає 50 000.

Кріплення контакторів за допомогою двох гвинтів, кріпильні отвори розташовані на стійці корпусу. Приєднання провідників - переднє.

Переваги контакторів КМ – можливість використання в рухомий техніці при порівняно малих габаритах. При цьому контактори здатні витримувати короткочасні перевантаження до 4g і вібрації частотою до 200Гц.

Контактори малогабаритні КМ-50ДВ
Номінальний струм в ланцюзі контактів		50 А
Номінальна напруга котушки		27 В
Номінальний струм котушки		0,4 А

Індуктивне навантаження контактів		0,0075 с

Номінальний струм в ланцюзі допоміжного виведення, не більше		5 А
Опір контактів, не більше		30 мОм

Напруга спрацьовування, не більше	при вмиканні	18,9 В
Напруга спрацьовування, не більше	при вимиканні	8,1 В

Механічний ресурс циклів		100 000 циклів
Кількість комутаційних циклів		50 000 циклів
Опір ізоляції, не менше		100 МОм

Діелектрична міцність між	контактами	2000 VAC
Діелектрична міцність між	котушкою і контактами	1500 VAC
Діапазон робочих температур		-60°С – +50°С
Максимально допустима вологість при +40°С		98%
Висота над рівнем моря, не більше		20 000 м

Вібрації місць кріплення	частота	10 – 200 Гц
Вібрації місць кріплення	прискорення	≤3,5g

Посадкове перевантаження	частота	60 – 100 уд/хв.
Посадкове перевантаження	прискорення	4g

Постійне прискорення		8g

Зміст дорогоцінних металів	КМ-50-В	срібло - 1,43708 г

Маркування контакторов серії КМ:

КМ

КМ	-	Серія контакторів: контактори малогабаритні
50	-	Номінальний струм навантаження в ланцюзі контактів: 50А
Д	-	Режим роботи: без букви - (2 хв. у включеному стані, потім повне охолодження), Д - тривалий
В	-	Вологостійкий: максимально допустима вологість 98% при +40°С.
