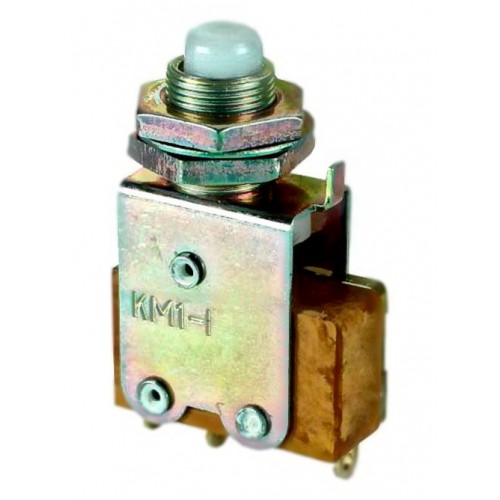

Кнопка КМ1-1

ТОП

Код товару: КМ1-1

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Попереднє замовлення

По запиту

Кнопка малогабаритна КМ1-1 - однополюсна призначена для комутації ланцюгів сигналізації, живлення та управління з такими параметрами:

постійний струм до 4А з напругою до 30В;
змінний струм до 3А з напругою до 250В.

Конструктивно, кнопки КМ1-1 виконані на базі одного мікроперемикача МП3-1. Контактна група складається з одного перемикаючого (1п) контакту, без фіксації.

Монтаж - об'ємний; кріплення в отворі панелі виконується за допомогою нарізного сполучення, посадковий діаметр Ø8,2 мм. Контакти - під пайку. Ступінь захисту - IP40.

Застосування - радіоелектронна апаратура, в закритому стаціонарному та пересувному обладнанні. Кнопки малогабаритні типу КМ відповідають технічним умовам АГО.360.203 ТУ (для приймання "1").

Серія	Схема комутації	Креслення	Маса
КМ1-1			13,0 г

Електричні режими комутації кнопок КМ1-1:
Ток	Ампераж	Навантаження	Потужність комутації	Напруга
Постійний	0,0005 – 4 А	активне	70 Вт (В·А)	0,5 – 30 В
	0,0005 – 2 А	индуктивне
Змінний	0,0005 – 3 А	активне	300 Вт (В·А)	0,5 – 250 В
	0,0005 – 2 А	индуктивне

Технічні характеристики і умови експлуатації кнопок КМ1-1:

Рід струму		постійний або змінний
Контактних груп		1
Кількість контактів в контактній групі		3
Алгоритм роботи		OFF-(ON)
Електрична міцність ізоляції, не менше		1100 В_эфф
Опір контактів, не більше		0,05 Ом
Температура навколишнього середовища		-60°C – +100°C
Зусилля перемикання	для приймання "1"	2,45 – 12,8 Н
Опір ізоляції, не менше		1000 МОм
Відносна вологість повітря	для виконання УХЛ	до 98% при +25°C
	для виконання В	до 98% при +35°C
Спосіб монтажу		кріплення на панель
Технічні умови	для приймання "1"	АГ0.360.203 ТУ
Кліматичне виконання		УХЛ, В
Зміст дорогоцінних металів		срібло 0,1101 г
