Код товару: JS14P 999sec
Попереднє замовлення
1080.72 грн
Без ПДВ: 900.60 грн

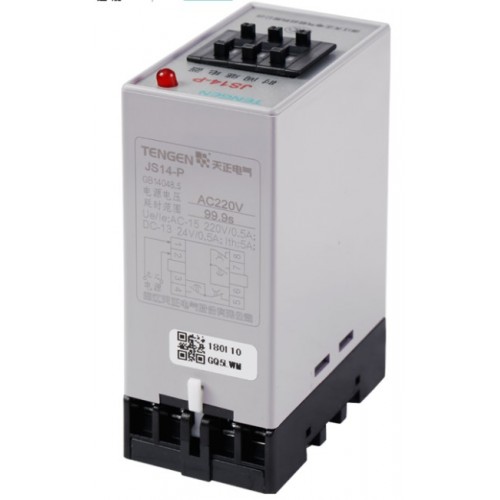

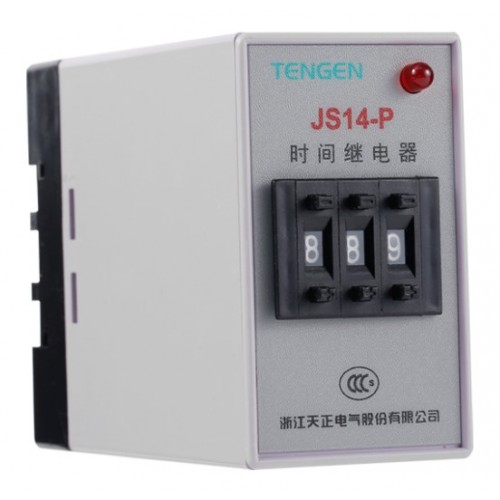

Реле часу JS14P 999 sec 380V - підходить для використання в якості елемента витримки в ланцюзі управління 50 Гц змінного струму, номінальна напруга 380 В і нижче або напруга постійного струму 24 В. Схема включається або вимикається відповідно до заданого часу. Продукт відповідає вимогам стандарту GB14048.5
Основні особливості:
- Два вихідних реле з перекидними контактами
- Світлодіодний індикатор стану роботи приладу

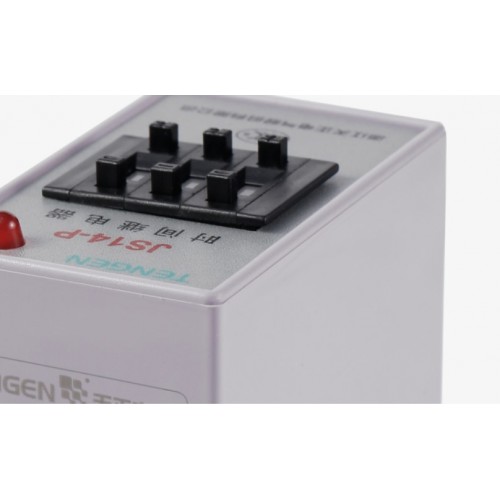

- Установка витримки часу за допомогою галетних задатчиков
- Одноразовий режим роботи, затримка включення

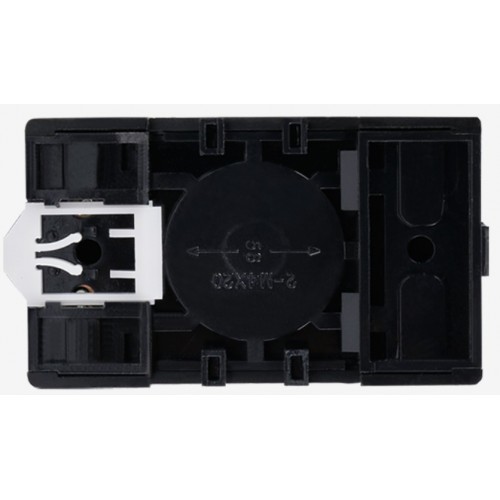

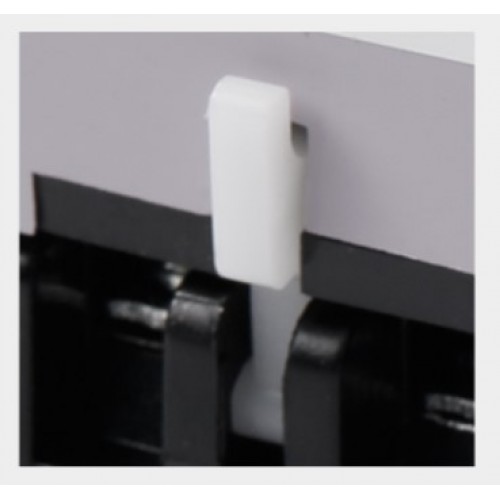

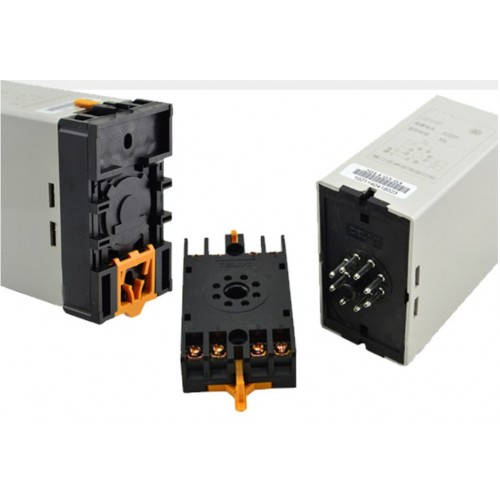

- Додаткові захоплення на колодці реле дозволяють застосовувати його в умовах підвищеної вібрації
- Простота і надійність
| JS | 14 | P | M | 99m | / | 220 |
JS - програмоване реле часу
14 - серія дизайну
P - Вид реле:
- P - з аналоговим дисплеєм і кнопковим управлінням;
- S - з аналоговим і електронним дисплеєм і кнопковим управлінням;
- A - без дисплея, управлінням за допомогою перемикаючої ручки, що обертається
M - Код реле:
- М - Панельний монтаж, витримка включення, одноразове;
- D - Внутрішній монтаж, витримка включення, багаторазове;
- немає літери - витримка включення, одноразове, приладова установка
99m - витримка до 99 хвилин
380 - номінальна напруга, що управляє (DC24V, AC36V, AC110V, AC127V, AC220V, AC380V)
| Параметри реле JS14P | ||||
| Модель | JS14P | JS14PM | JS14PD | |
| Спосіб роботи | Витримка включення | Витримка включення | Витримка включення | |
| Комутаційна здатність реле | 5 А 220VAC Ue / Ie: AC-15 220V/0.5A; DC-13 24V/0.5A | |||
| Напруга | AC 50Hz 36V, 110V, 127V, 220V, 380V, DC24V | |||
| Зносостійкість електрична | 1 х 105 | |||
| Зносостійкість механічна | 1 х 106 | |||
| Точність витримки | ⩽ 1 % | |||
| Температура навколишнього середовища | - 5° С ~ + 40° С |
|||
| Спосіб установки | У пристрій | На панель | На панель | |
| Тип реле | Діапазон витримки |
JS14P JS14PC JS14PM |
0.1с ~ 9.9с; 1с ~ 99с; 0.1хв ~ 9.9хв; 1хв ~ 99хв; 0.1г ~ 9.9г; 1г ~ 99г 0.01с ~ 9.99с; 0.1с ~ 99.9с; 1с ~ 999с; 1с ~ 9хв99с; 0.1хв ~ 99.9 хв; 1хв ~ 999хв 1хв ~ 9г59хв; 0.1г ~ 99.9г; 1г ~ 999г |
| JS14PD | 0.1с ~ 9.9с / 1с ~ 99с; 0.1с ~ 9.9с / 10с ~ 990с; 1с ~ 99с / 10с ~ 990с; 1с ~ 99с / 1хв ~ 99хв; 0.1с ~ 99.9с / 1с ~ 999с; 1с ~ 999с / 10с ~ 9990с; 1с ~ 999с / 1хв ~ 999хв |
| Схема підключенняреле JS14P | ||
| JS14P, JS14PD | JS14PC | JS14PM |
 |
 |
 |

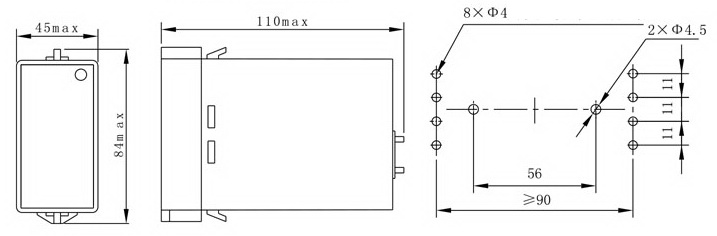

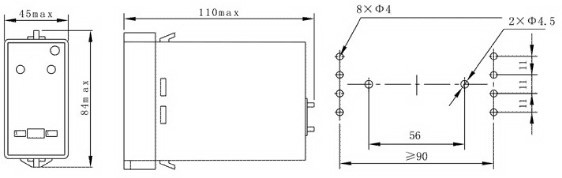

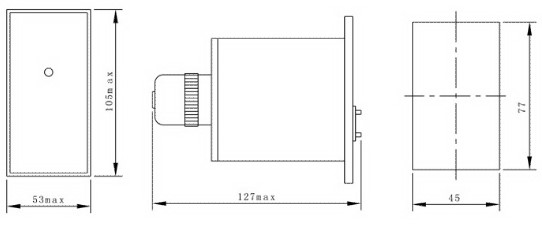

| Габаритні і установочні розміри реле JS14 |
| JS-14P(C) |
 |
| JS-14PM |
 |
| JS-14PD |
 |
ПОРЯДОК РОБОТИ РЕЛЕ JS14P
1. Запуск реле здійснюється подачею живлення на контакти 1-2.
2. Режим роюоти світлодіодного індикатору:
- Виключений - живлення на реле не подається.
- Блимає - подано живлення, йде відлік часу, вихідні реле вимкнені.
- Світиться - відлік часу завершено, вихідні реле включені.
3. Скидання реле здійснюється зняттям живлення.
* Якщо після закінчення витримки часу змінити уставку на велику, вихідні реле вимкнуться, «допрацюють» різницю в часі і знову включаться. Все це відбудеться без перезапуску.
