Код товару: IRF540N
В наявності
23.88 грн
Без ПДВ: 19.90 грн

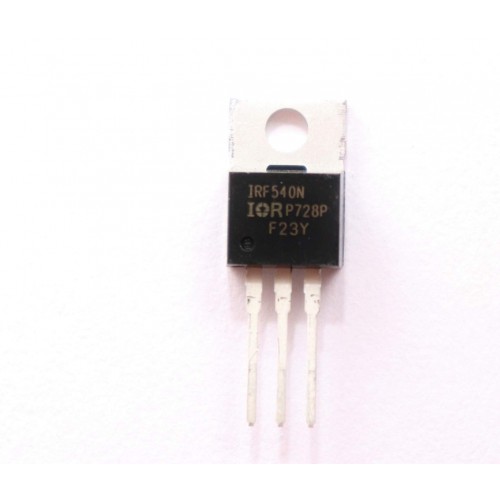

Транзистор IRF540N n-канальний, МОП (MOSFET). Призначений для використання в джерелах вторинного електроживлення, в регуляторах, стабілізаторах і перетворювачах, схемах управління електродвигунами та інших блоках і вузлах радіоелектронної апаратури.
Аналог транзистора IRF540N - радянський КП812А1.
Транзистор IRF540N виготовлений в монолітному корпусі ТО-220АВ і при великих токах може кріпитися до радіатора. З двох сторін до транзистора приєднані два вихода - "стік" і "джерело", а керуючий електрод - затвор. Діапазон робочих температур - від -55 ° C до + 155 ° C
Підключення польового транзистора IRF540N можливо трьома способами: із загальним витоком, із загальним стоком, із загальним затвором.
Технічні характеристики N-канального польового транзистора IRF540N:
| Структура | Максимальна напруга стік-витік VDS | Максимальна напруга затвор-витік VGS | Опір каналу у відкритому стані RDS(on)при VGS= 4.5/10В | Струм стоку IDпри T=25°C | Заряд затвора Qg | Температурний коефіцієнт опору Rjc | Максимальна напруга що розсіюється Pd |
Тип корпусу |
| B | B | mΩ | A | нКл | °C/Вт | Вт | ||
| N-канал | 100 | 20 | 44.00 | 33 | 47.3 | 1.1 | 140 | TO-220AB |
Як перевірити транзистор IRF540N?
Для перевірки польових транзисторів N-канального типу структури МДП необхідно переключити мультиметр в режим перевірки діодів, чорний мінусовій щуп необхідно встановити зліва на підкладку (D - стік), червоний плюсовій на дальній від себе вихід справа (S - витік), мультиметр показує падіння напруги на внутрішньому діоді, польовий транзистор закритий. Потім, не відпускаючи чорного щупа, торкаємося червоним щупом ближнього виведення (G - затвор) і знову з'єднуєм його з дальним (S - витік), мультиметр показує 0 мВ (на деяких цифрових мультиметр буде показуватися 150 ... 170 мВ), польовий транзистор відкрився дотиком.
 |
IRF540N Технічні характеристики; Datasheet: ЗАВАНТАЖИТИ |
