Код товару: GX20M-6C
Попереднє замовлення
По запиту

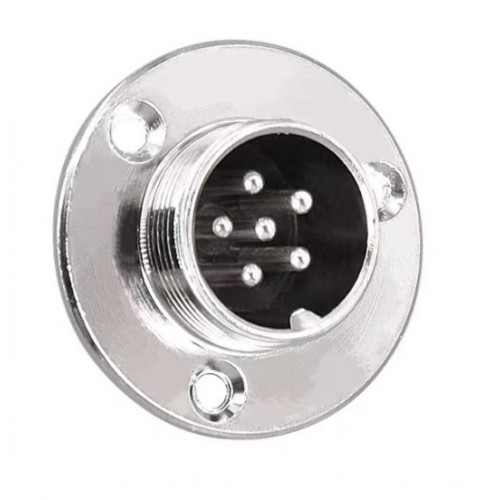

Панельна вилка ручного з'єднання серії GX20M-6C має посадковий діаметр 20 мм та 6 контактів з діаметром d=2 мм. Вона призначена для роботи з номінальною напругою 125 В та струмовим навантаженням до 5 А. Встановлюється на панель за допомогою 3 гвинтів.
Відповідна частини до панельної вилки GX20M-6C є - кабельна розетка GX20M-6A.
Цей роз'єм GX20M має кабельний тип корпусу та виготовлений з цинку та нікелю, а внутрішній ізолятор виконаний з бакеліту. Роз'єм оснащений гвинтовим затискачем для кабелю діаметром 5 мм, який забезпечує надійне кріплення роз'єму на кабелі, запобігаючи обриву кабелю, а також захищає місця паяння контактів від попадання пилу та бруду.
Роз'єми серії GX20 мають ступінь захисту IP55, що забезпечує їхню працездатність в умовах високої пилистості і дозволяє захистити їх від впливу бризок води. Через свою надійність і стійкість до впливу різних факторів роз'єми GX20 часто застосовуються в авіаційній техніці.
Конектори серії GX20 відрізняються компактним циліндричним корпусом і використовують штирковий роз'єм типу "штепсель" з різьбовим з'єднанням М16. Це є однією з особливостей цієї серії роз'ємів.
| Характеристики роз'єму GX20 | ||||||||||||
| Кількість контактів | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 15 |
| Номінальна напруга | 250 B | 250 B | 250 B | 250 B | 150 B | 150 B | 150 B | 150 B | 150 B | 150 B | 150 B | 150 B |
| Номінальна сила струму | 10 А | 7 А | 7 А | 5 А | 5 А | 5 А | 5 А | 5 А | 5 А | 5 А | 5 А | 5 А |
| Пікова напруга | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Опір ізоляції (хв. МОм) | 1000 Ωm | 1000 Ωm | 1000 Ωm | 1000 Ωm | 1000 Ωm | 1000 Ωm | 1000 Ωm | 1000 Ωm | 1000 Ωm | 1000 Ωm | 1000 Ωm | 1000 Ωm |
| Контактний опір | 5 Ωm | 5 Ωm | 5 Ωm | 5 Ωm | 5 Ωm | 5 Ωm | 5 Ωm | 5 Ωm | 5 Ωm | 5 Ωm | 5 Ωm | 5 Ωm |
| Розмір контактів | 2.95 | 2.95 | 2.95 | 2.95 | 2 | 2 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 |
| Діаметр кабелю | ≤ 20 мм | |||||||||||
| Робоча температура | -50°C – +70°C | |||||||||||
| Ресурс | 500 з'єднань | |||||||||||
| Ступінь захисту | IP55 | |||||||||||
| Розміри роз'ємів GX20 | |
| Панельна вилка | Кабельна розетка |
 |  |
| Кабельна вилка | |
 | |
| Схема роз'ємів GX | |
| панельна розетка | Кабельна розетка |
 |  |
| Кабельна вилка | |
 | |
| панельна розетка + кабельна вилка | |
 | |
| Кабельная вилка + кабельная розетка | |
 | |
