Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.
Код товару: gx12m-7b
Попереднє замовлення
По запиту

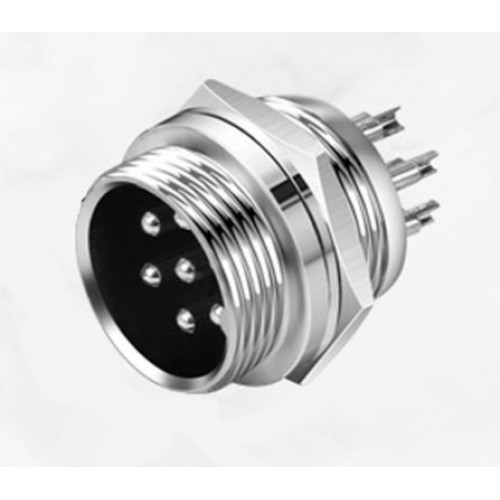

Панельна вилка ручного з'єднання серії GX12M-7B має посадковий діаметр 12 мм та 7 контактів з діаметром d=1,2 мм. Вона призначена для роботи з номінальною напругою 125 В та струмовим навантаженням до 7 А.
Відповідна частина до панельної вилки GX12M-7B є - кабельна розетка GX12M-7A.
Виготовлений із цинку та нікелю, блоковий (приладовий) корпус GX12M-7B не має об'ємного фланця та призначений для монтажу на панель. Внутрішній ізолятор корпусу виконаний із бакеліту.
Роз'єми серії GX12 мають ступінь захисту IP55, що забезпечує їхню працездатність в умовах високої пилистості і дозволяє захистити їх від впливу бризок води. Через свою надійність і стійкість до впливу різних факторів роз'єми GX12 часто застосовуються в авіаційній техніці.
Конектори серії GX12 відрізняються компактним циліндричним корпусом і використовують штирковий роз'єм типу "штепсель" з різьбовим з'єднанням М12. Це є однією з особливостей цієї серії роз'ємів.
| Характеристики роз'єма GX12 | ||||||||
| Кількість контактів | 2 | 3 | 4 | 5 | 6 | 7 | ||
| Номінальна напруга | 125 В | 125 В | 125 В | 125 В | 125 В | 125 В | ||
| Номінальна сила струму | 5 А | 5 А | 5 А | 3 А | 3 А | 3 А | ||
| Пікова напруга | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
| Опір ізоляції (хв. МОм) | 1500 Ωm | 1500 Ωm | 1500 Ωm | 1500 Ωm | 1500 Ωm | 1500 Ωm | ||
| Контактний опір | 0,005 Ωm | 0,005 Ωm | 0,005 Ωm | 0,005 Ωm | 0,005 Ωm | 0,005 Ωm | ||
| Розмір контактів | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | ||
| Отвір горловини припою | 0,8 мм | 0,8 мм | 0,8 мм | 0,8 мм | 0,8 мм | 0,8 мм | ||
| Діаметр кабелю | ≤ 5,0 мм | ≤ 5,0 мм | ≤ 5,0 мм | ≤ 5,0 мм | ≤ 5,0 мм | ≤ 5,0 мм | ||
| Робоча температура | -50°C – +70°C | -50°C – +70°C | -50°C – +70°C | -50°C – +70°C | -50°C – +70°C | -50°C – +70°C | ||
| Ресурс | 500 з'єднань | 500 з'єднань | 500 з'єднань | 500 з'єднань | 500 з'єднань | 500 з'єднань | ||
| Ступінь захисту | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | ||
| Розміри роз'ємів GX12 | |
| Панельна вилка | Кабельна розетка |
 |  |
| Кабельна вилка | |
  | |
| Схема роз'ємів GX | |
| Панельна вилка | Кабельна розетка |
 |  |
| Кабельна вилка + кабельна розетка | |
 | |
| Панельна вилка + кабельна розетка | |
 | |
| Кабельна вилка + кабельна розетка | |
 | |
