Код товару: gx12m-3
В наявності
26.88 грн
Без ПДВ: 22.40 грн
Кабельна вилка ручного з'єднання серії GX12M-3 має посадковий діаметр 12 мм та 3 контакти з діаметром d=1,2 мм. Вона призначена для роботи з номінальною напругою 125 В та струмовим навантаженням до 7 А.
Відповідна частини до кабельної вилки GX12M-3 є - кабельна розетка GX12M-3A.
Цей роз'єм GX12M-3 має кабельний тип корпусу та виготовлений з цинку та нікелю, а внутрішній ізолятор виконаний з бакеліту. Роз'єм оснащений гвинтовим затискачем для кабелю діаметром 5 мм, який забезпечує надійне кріплення роз'єму на кабелі, запобігаючи обриву кабелю, а також захищає місця паяння контактів від попадання пилу та бруду.
Роз'єми серії GX12 мають ступінь захисту IP55, що забезпечує їхню працездатність в умовах високої пилистості і дозволяє захистити їх від впливу бризок води. Через свою надійність і стійкість до впливу різних факторів роз'єми GX12 часто застосовуються в авіаційній техніці.
Конектори серії GX12 відрізняються компактним циліндричним корпусом і використовують штирковий роз'єм типу "штепсель" з різьбовим з'єднанням М12. Це є однією з особливостей цієї серії роз'ємів.
| Характеристики роз'єма GX12 | ||||||||
| Кількість контактів | 2 | 3 | 4 | 5 | 6 | 7 | ||
| Номінальна напруга | 125 В | 125 В | 125 В | 125 В | 125 В | 125 В | ||
| Номінальна сила струму | 5 А | 5 А | 5 А | 3 А | 3 А | 3 А | ||
| Пікова напруга | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
| Опір ізоляції (хв. МОм) | 1500 Ωm | 1500 Ωm | 1500 Ωm | 1500 Ωm | 1500 Ωm | 1500 Ωm | ||
| Контактний опір | 0,005 Ωm | 0,005 Ωm | 0,005 Ωm | 0,005 Ωm | 0,005 Ωm | 0,005 Ωm | ||
| Розмір контактів | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | ||
| Отвір горловини припою | 0,8 мм | 0,8 мм | 0,8 мм | 0,8 мм | 0,8 мм | 0,8 мм | ||
| Діаметр кабелю | ≤ 5,0 мм | ≤ 5,0 мм | ≤ 5,0 мм | ≤ 5,0 мм | ≤ 5,0 мм | ≤ 5,0 мм | ||
| Робоча температура | -50°C – +70°C | -50°C – +70°C | -50°C – +70°C | -50°C – +70°C | -50°C – +70°C | -50°C – +70°C | ||
| Ресурс | 500 з'єднань | 500 з'єднань | 500 з'єднань | 500 з'єднань | 500 з'єднань | 500 з'єднань | ||
| Ступінь захисту | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | ||

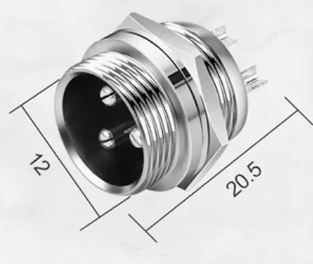

| Розміри роз'ємів GX12 | |
| панельна розетка | Кабельна вилка |
 |  |
| Кабельна вилка | |
  | |
| Схема роз'ємів GX | |
| панельна розетка | Кабельна вилка |
 |  |
| Кабельна вилка + кабельна вилка | |
 | |
| панельна розетка + кабельна вилка | |
 | |
| Кабельна вилка + кабельна вилка | |
 | |
