Реле Gruner 750H

ТОП

Код товару: 750h

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

3567.60 грн Без ПДВ: 2973.00 грн

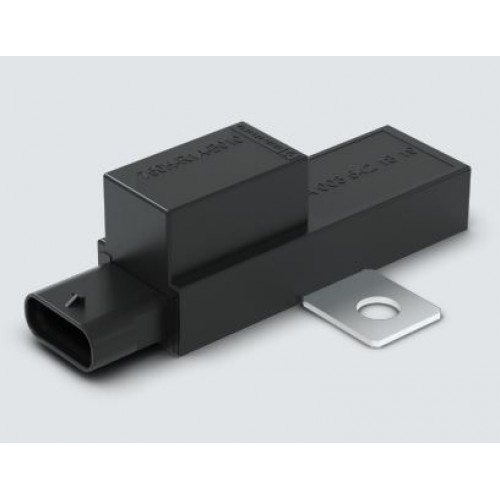

Автомобільне полярізоване реле Gruner 750H з гвинтовим кріпленням і максимальним током до 250А.

Для запобігання витоку току з акумулятора при тривалому транспортуванні автомобіля або його зберіганні може використовуватися реле даного типу, яке пропонує просте та ефективне рішення - повністю ізолює акумуляторну батарею від електричних ланцюгів автомобіля щоб виключити "паразитні" витоки струму в автомобілі.

Ще одне потенційне застосування спрямовано на використання в якості безпечного роз'єднувача в системі управління літій іонними акумуляторами.

Перевагою полярізованого реле з закриваючим контактом полягає у роботі на імпульсах всього в 30 мілісекунд для установки і скидання реле, що приводить до низького енергоспоживання котушки та відсутності нагріву. Постійний магніт якоря гарантує дуже високу силу утримання контактів, що забезпечує хорошу вібраційну стійкість.

Для з'єднання реле з ланцюгом автомобіля рекомендується використовувати роз'єм Hirschmann 872-975

Характеристики котушки реле 750H
Номінальна напруга	12 В
Номінальна потужність	12.0 Вт
Діапазон робочої напруги	6...16 VDC
Імпульс для встановлення	30 мс
Час дії	< 10 мс

Характеристики контактів реле 750H
Опір контактів	300 µΩ
Час відскоку при 12В	< 1 мс
Матеріал контактів	AgSnO₂
Номінальна напруга комутації	14 VDC
Номінальний струм перемикання	250 А
Короткочасне перевантаження (10 мс)	3000 А
Максимальний струм включення	1500 А
Максимальний струм розриву	1500 А
Механічний час життя	10 ⁶

Загальні дані реле 750H
Температура роботи	-40 ... +110 °C
Клас захисту	IP 6K4K
Розміри	75,5 x 25 x 30 mm
Вага	85 гр
Час дії	< 10 мс

Характеристики обмоток
Стандарт обмотки №	Номінальна напруга котушки	Робоча напруга котушки U1 - U2 (VDC)	Опір котушок (Ohm)	Допустиме відхилення (± %)
010	12 VDC	6,0 - 16,0	2 x 10	10

Положення контактів*

B 1(-)/2(+)	3(+)/4(-)
* Реле також можна використовувати з однією обмоткою (для встановлення нижчої робочої потужності), якщо не використовується середній штифт котушки.
