Роз'єм байонетний FQN-18-12TK-10 кабельна розетка, 5 А

Код товару: FQN-18-12TK-10

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Попереднє замовлення

По запиту

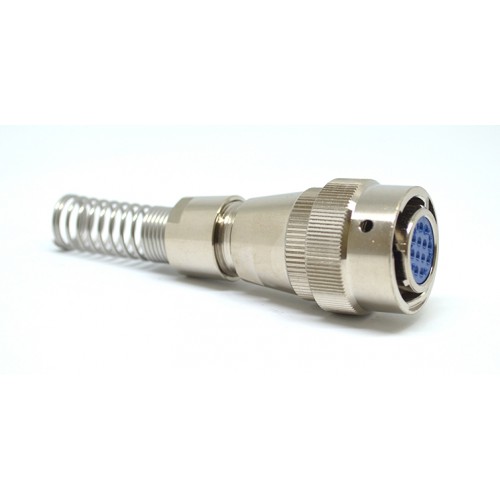

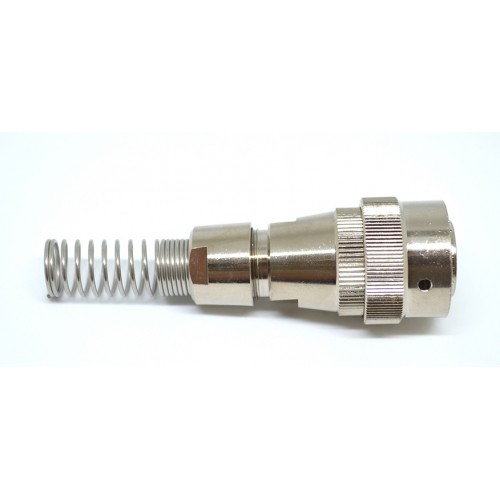

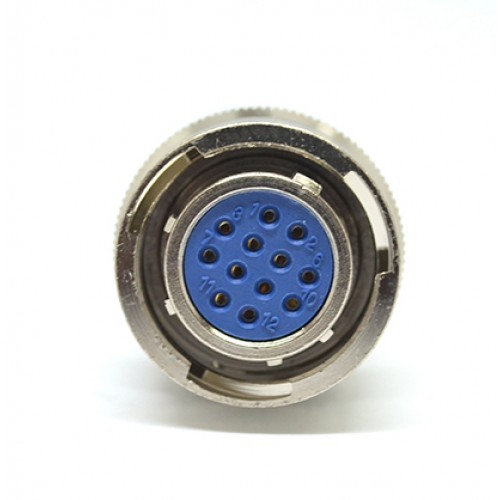

Байонетний роз'єм FQN-18-12TK-10 (посадковий діаметр 18 мм) — дванадцятиконтактна кабельна розетка ручного з'єднання. Діаметр контактів d=1 мм, номінальна напруга 400В та струмове навантаження до 5А.

Відповідною частиною розетки FQN-18-12TK-10 є панельна вилка FQN-18-12ZJ

Корпус виготовлений з нержавіюсої сталі з антикорозійним покриттям, що забезпечує міцність, довговічність і стійкість до механічних пошкоджень. Контакти – мідні, з гальванічним покриттям для покращеної електропровідності та захисту від окислення.

Серія FQN18 оснащена байонетним механізмом фіксації, завдяки якому з’єднання виконується швидко та надійно навіть у важкодоступних місцях. Додатковою перевагою є вологозахисна кришка, що гарантує стабільну роботу роз’єму навіть у складних умовах експлуатації.

Позначення елементів у маркуванні FQN18

Цифра "12" (або "12 pin")
Вказує на кількість контактів. У даному випадку – це 12-контактне з'єднання.

Літери "T" та "Z"
- T – кабельний корпус (для монтажу на кабель).
- Z – блоковий корпус (для встановлення на панель).

Типи з'єднувачів
- J – вилка ("тато").
- K – розетка ("мама").

Технічні характеристики FQN-18-12TK-10:
Серія	FQN 18 - 12 pin TK-10
Тип	байонетне з'єднання, роз'єм швидкорознімний
Тип сполучної частини	кабельна розетка
Матеріал корпусу	нержавіюча сталь
Номінальна напруга	400В
Номінальний струм	5А
Опір контактів	0,0025-0,005 Ом
Опір ізоляції, не менше	5000 МОм
Діелектрична міцність	1000 В (50 Гц, 1 хв.)
Робоча температура	-55°C – +100°C
Відносна вологість	до 93% при 40°C
Атмосферний тиск	1 кПа
Вібростійкість	10 – 2000 Гц,150 м/с2
Ударостійкість	490 м/с2
Постійне прискорення вібрації	245 м/с2
Ресурс з'єднань	500 циклів
Ступінь захисту	IP67 (1 м під водою до 30 хв)

Схема та розміри кабельних роз'ємів FQN-T

Модель	D1	L1	Діаметр кабелю
FQN10	Ф16	44	Ф3, Ф4, Ф5, Ф6
FQN12	Ф20	48	Ф5, Ф6/Ф7
FQN18	Ф20	48	Ф5/Ф6, Ф7/Ф8
FQN18	Ф27	53	Ф6, Ф7, Ф8, Ф9, Ф10
FQN24	Ф33	58	Ф6, Ф8, Ф10, Ф12
FQN30	Ф39	64	Ф10, Ф12, Ф14, Ф16

Маркування швидкороз'ємних роз'ємів серії FQN18:

FQN

FQN	-	Серія роз'ємів
18	-	Типорозмір: 14, 18, 24, 30.
12	-	Кількість контактів.
T	-	Тип корпусу: T - кабельна частина; Z - блочна частина.
J	-	Тип з'єднувача: J - вилка; K - розетка.
10	-	Діаметр пружини: 10 мм.
