Роз'єм байонетний FQN-10-2ZK приладова розетка, 5 А

Код товару: FQN-10-2ZK

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Попереднє замовлення

По запиту

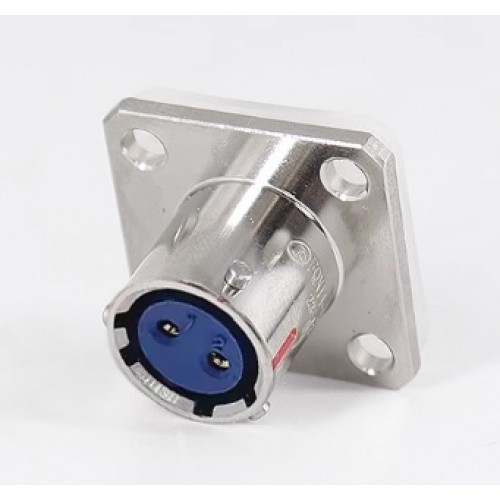

Байонетний роз'єм FQN-10-2ZK (посадковий діаметр 10 мм) — двоконтактна панельна розетка ручного з'єднання. Діаметр контактів d=1 мм, номінальна напруга 400В та струмове навантаження до 5А.

Відповідною частиною розетки FQN-10-2ZK є кабельна вилка FQN-10-2TJ-7

Корпус виготовлений з нержавіюсої сталі з антикорозійним покриттям, що забезпечує міцність, довговічність і стійкість до механічних пошкоджень. Контакти – мідні, з гальванічним покриттям для покращеної електропровідності та захисту від окислення.

Серія FQN10 оснащена байонетним механізмом фіксації, завдяки якому з’єднання виконується швидко та надійно навіть у важкодоступних місцях. Додатковою перевагою є вологозахисна кришка, що гарантує стабільну роботу роз’єму навіть у складних умовах експлуатації.

Позначення елементів у маркуванні FQN10

Цифра "2" (або "2 pin")
Вказує на кількість контактів. У даному випадку – це 2-контактне з'єднання.

Літери "T" та "Z"
- T – панельний корпус (для монтажу на кабель).
- Z – блоковий корпус (для встановлення на панель).

Типи з'єднувачів
- J – вилка ("тато").
- K – розетка ("мама").

Технічні характеристики FQN-10-2ZK:
Серія	FQN 10 - 2 pin ZK
Тип	байонетне з'єднання, роз'єм швидкорознімний
Тип сполучної частини	панельна розетка
Матеріал корпусу	нержавіюча сталь
Номінальна напруга	400В
Номінальний струм	5А
Опір контактів	0,0025-0,005 Ом
Опір ізоляції, не менше	5000 МОм
Діелектрична міцність	1000 В (50 Гц, 1 хв.)
Робоча температура	-55°C – +100°C
Відносна вологість	до 93% при 40°C
Атмосферний тиск	1 кПа
Вібростійкість	10 – 2000 Гц,150 м/с2
Ударостійкість	490 м/с2
Постійне прискорення вібрації	245 м/с2
Ресурс з'єднань	500 циклів
Ступінь захисту	IP67 (1 м під водою до 30 хв)

Схема та розміри панельних роз'ємів FQN на фланці

Модель	а	b	L3	D4	D5	L5
FQN10	12.3	17.7	1.5	Ф10.5	Ф13.1	Ф32.6
FQN12	15	21	2	Ф13	Ф15.8	Ф33.2
FQN14	17	24	2	Ф14	Ф17	Ф33.2
FQN18	20	27	2	Ф20	Ф23	Ф33.2
FQN24	26	33	2	Ф25.5	Ф28.5	Ф33.2
FQN30	31	38	2.5	Ф31.5	Ф34.5	Ф33.2

Маркування швидкороз'ємних роз'ємів серії FQN10:

FQN

FQN	-	Серія роз'ємів
10	-	Типорозмір: 14, 18, 24, 30.
2	-	Кількість контактів.
Z	-	Тип корпусу: T - кабельна частина; Z - блочна частина.
J	-	Тип з'єднувача: J - вилка; K - розетка.
7	-	Діаметр пружини: 7 мм.
