Роз'єм байонетний FQ24-6ZPJ-10 кабельна вилка, 25 А

ТОП

Код товару: FQ24-6ZPJ-10

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Попереднє замовлення

333.36 грн Без ПДВ: 277.80 грн

Роз'єм байонетної серії FQ24-6ZPJ-10 (посадковий діаметр 24 мм) — шести-контактна блочно-кабельна вилка ручного з'єднання. Діаметр контактів d=2,5 мм, номінальна напруга 400В та струмове навантаження до 25А.

Відповідною частиною вилки FQ24-6ZPJ-10 є кабельна розетка FQ24-6pin TK-12

Особливістю роз'ємів серії FQ24 є штирковий роз'єм штепсельного типу та байонетний (швидкороз'ємний) спосіб з'єднання. З'єднувач FQ24-6ZPJ-10 налічує 6 контактів діаметром 2,5 мм, і є функціональними аналогами вітчизняних роз'ємів 2РМ та ОНЦ-РГ.

Роз'єми FQ24 є пилозахищеними та вологозахищеними відповідають ступеню захисту IP67, що гарантує роботу роз'ємів при зануренні у воду на глибину 1м протягом 30 хвилин.

Тип корпусу FQ24-6ZPJ-10 – блочно-кабельний, на виході електрокабелю пружина діаметром 10 мм, що перешкоджає зламу або пошкодженню кабелю.

Цифра "6" (або "6 pin") яка передує буквам "Z" або "T" позначає кількість контактів, в даному випадку 6-и контактне з'єднання. Літера "T" у маркуванні позначає тип корпусу - кабельний, "Z" - блоковий, що кріпиться на панель.

Вид швидкознімного з'єднувача FQ24: вилка або розетка. Вилка, так само відома як "тато", позначається буквою "J", а розетка, вона ж "мама" – буквою "K".

Кабельні та приладові частини роз'ємів не з'єднуються між собою.

Технічні характеристики роз'ємів байонетного з'єднання FQ24-6ZPJ-10:
Серія	FQ 24 - 6 pin ZPJ-10
Тип	байонетне з'єднання, роз'єм швидкорознімний
Тип сполучної частини	блочно-кабельна вилка
Номінальна напруга	400В
Номінальний струм	25А
Опір контактів	0,0025-0,005 Ом
Опір ізоляції, не менше	5000 МОм
Діелектрична міцність	1000 В (50 Гц, 1 хв.)
Робоча температура	-55°C – +100°C
Відносна вологість	до 93% при 40°C
Атмосферний тиск	1 кПа
Вібростійкість	10 – 2000 Гц,150 м/с2
Ударостійкість	490 м/с2
Постійне прискорення вібрації	245 м/с2
Ресурс з'єднань	500 циклів
Ступінь захисту	IP67 (1 м під водою до 30 хв)

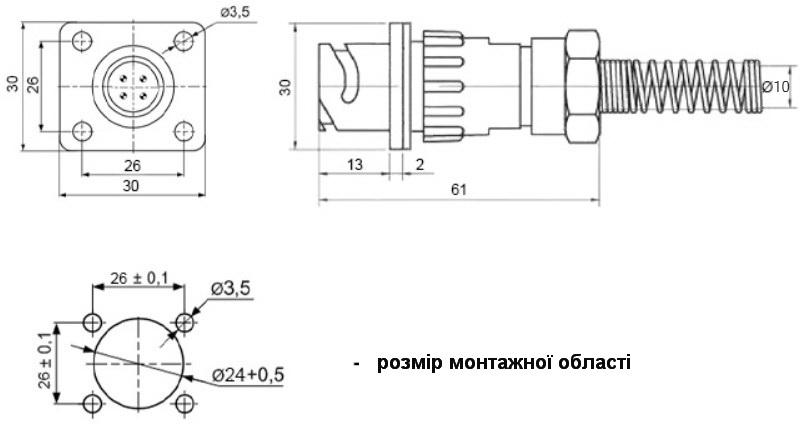

Габаритні та розміри для встановлення роз'єму FQ24-6pin ZPJ-10:

Маркування швидкороз'ємних роз'ємів серії FQ24:

FQ	-	Серія роз'ємів
24	-	Типорозмір: 14, 18, 24, 30.
6	-	Кількість контактів.
Z	-	Тип корпусу: T - кабельна частина; Z - блочна частина.
P	-	Тип корпусу: P – модифікований кабельною пружиною.
J	-	Тип з'єднувача: J - вилка; K - розетка.
10	-	Діаметр пружини: 10 мм.

Даташит на роз'єми байонетної серії FQ24:

Роз'єми серії FQ24:
FQ24-6pin TJ-12 (каб.вил.)
FQ24-6ZK (бл.роз.)
FQ24-6pin TK-12 (каб.роз.)
FQ24-6pin ZJ (бл.вил.)
