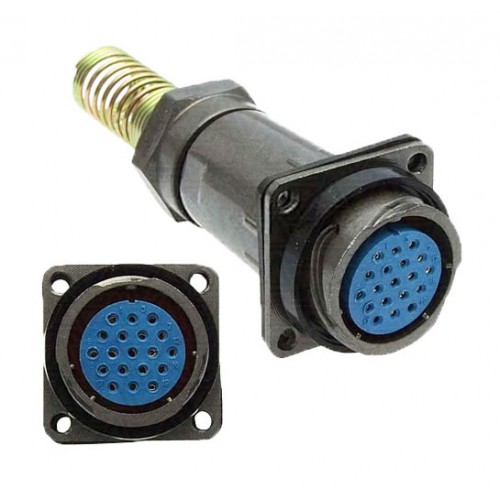

Роз'єм байонетний FQ24-19ZPK-12 кабельна розетка, 3 А

Код товару: FQ24-19ZPK-12

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

348.00 грн Без ПДВ: 290.00 грн

Роз'єм байонетної серії FQ24-19ZPK-12 (посадковий діаметр 24 мм) — десяти-контактна блочно-кабельна розетка ручного з'єднання. Діаметр контактів d=1 мм, номінальна напруга 250В та струмове навантаження до 3А.

Відповідною частиною вилки FQ24-19ZPK-12 є кабельна вилка FQ24-19pin TJ-12

Особливістю роз'ємів серії FQ24 є штирковий роз'єм штепсельного типу та байонетний (швидкороз'ємний) спосіб з'єднання. З'єднувач FQ24-19ZPK-12 налічує 19 контакти діаметром 1 мм, і є функціональними аналогами вітчизняних роз'ємів 2РМ та ОНЦ-РГ.

Роз'єми FQ24 є пилозахищеними та вологозахищеними відповідають ступеню захисту IP67, що гарантує роботу роз'ємів при зануренні у воду на глибину 1м протягом 30 хвилин.

Тип корпусу FQ24-19ZPK-12 – блочно-кабельний, на виході електрокабелю пружина діаметром 12 мм, що перешкоджає зламу або пошкодженню кабелю.

Цифра "19" (або "19 pin") яка передує буквам "Z" або "T" позначає кількість контактів, в даному випадку 19-и контактне з'єднання. Літера "T" у маркуванні позначає тип корпусу - кабельний, "Z" - блоковий, що кріпиться на панель.

Вид швидкознімного з'єднувача FQ24: вилка або розетка. Вилка, так само відома як "тато", позначається буквою "J", а розетка, вона ж "мама" – буквою "K".

Кабельні та приладові частини роз'ємів не з'єднуються між собою.

Технічні характеристики роз'ємів байонетного з'єднання FQ24-19ZPK-12:
Серія	FQ 24 - 19 pin ZPK-12
Тип	байонетне з'єднання, роз'єм швидкорознімний
Тип сполучної частини	блочно-кабельна розетка
Номінальна напруга	250В
Номінальний струм	3А
Опір контактів	0,0025-0,005 Ом
Опір ізоляції, не менше	5000 МОм
Діелектрична міцність	1000 В (50 Гц, 1 хв.)
Робоча температура	-55°C – +100°C
Відносна вологість	до 93% при 40°C
Атмосферний тиск	1 кПа
Вібростійкість	10 – 2000 Гц,150 м/с2
Ударостійкість	490 м/с2
Постійне прискорення вібрації	245 м/с2
Ресурс з'єднань	500 циклів
Ступінь захисту	IP67 (1 м під водою до 30 хв)

Габаритні та розміри для встановлення роз'єму FQ24-19ZPK-12:

Маркування швидкороз'ємних роз'ємів серії FQ24:

FQ	-	Серія роз'ємів
24	-	Типорозмір: 14, 18, 24, 30.
10	-	Кількість контактів.
Z	-	Тип корпусу: T - кабельна частина; Z - блочна частина.
P	-	Тип корпусу: P – модифікований кабельною пружиною.
K	-	Тип з'єднувача: J - вилка; K - розетка.
12	-	Діаметр пружини: 12 мм.
