Роз'єм швидкороз'ємний (байонетний) DH-24-J03PP-03-001 - 3-х контактна герметична кабельна розетка з прямим виводом під кабель. Має посадковий діаметр 24 мм - коннектор ручного з'єднання, циліндричний, внутрішнього монтажу, з'єднує ланцюга 25А і напругою до 500 В.
Особливість цього коннектора - швидкороз'ємність, герметичність, пилезахищеність, корпус з цинкового сплаву. З'єднувачі серії DH-24 налічують від 3 до 24 контактів діаметром 1 мм, 1,5 мм і 3 мм.
Тип корпусу герметичного роз'єму - блоковий або кабельний. Вид конектора - вилка або розетка.
Роз'єми мають захист IP67 - захищені від вологи і пилу, гарантована робота під водою на глибині 1 м протягом 30 хвилин.
Порівняльна таблиця характеристик роз'ємів серії DH-24
| К-ть контактів, шт |
3 pin | 4 pin | 10 pin | 12 pin | 19 pin | 24 pin |
| Відповідна частина | DH-24-С03PE-03-001A | DH-24-С04PE-03-001A | DH-24-С10PE-03-001A | DH-24-С12PE-03-001A | DH-24-С19PE-03-001A | DH-24-С24PE-03-001A |
| Номінальний струм, А | 25А | 10А | 5А | |||
| Робоча напруга, V | 500V | 400V | 250V | |||
| Імпульсна напруга, V | 2500V | 1500V | ||||
| Діаметр контактів, мм | 3мм | 1.5мм | 1.0мм | |||
| Опір контактів | <1.0mΩ | <2.5mΩ | <5.0mΩ | |||
| Зміна температури | 25A температура контакту 20℃↓ ；30A - 25℃↓ ；35A - 30℃↓ | 10A температура контакту 20℃↓ ；12A - 25℃↓ ；15A - 30℃↓ | 5A температура контакту 20℃↓ ；7A - 25℃↓ ；10A - 30℃↓ | |||
| Діапазон діаметру кабелю | 10.0~ 14.0mm | 10.0~ 13.0mm | 8.0~ 14.0mm | |||
| Специфікація кабелю | 2.5~4.0mm²/14 -12AWG | 1.0~1.5mm²/18 -16AWG | 0.15~0.2mm²/26 -24AWG | |||

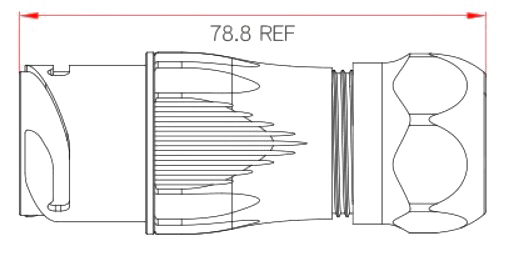

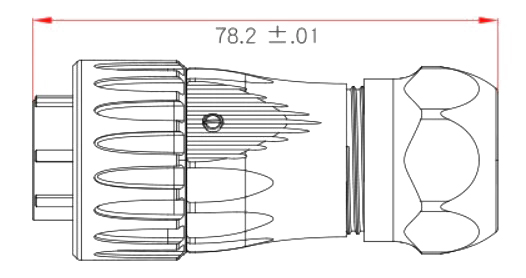

Габаритні розміри герметичного роз'єму серії DH
| Кабельний конектор | Міжкабельний конектор |
  |
  |
