Як розшифрувати модель?
Наведите курсор на часть модели или прокрутите вручную таблицу ↓
DH-24-C04SX-03-401
| Серия разъемов Cnlinko | |
| DH-16 | Диаметр 16 мм |
| DH-20 | Диаметр 20 мм |
| DH-24 | Диаметр 24 мм |
| Тип разъема | |
| C | Вилка |
| J | Розетка |
| Количество контактов | |
| 02 | Разъем на 2 контакта |
| 03 | Разъем на 3 контакта |
| 04 | Разъем на 4 контакта |
| 05 | Разъем на 5 контактов |
| 07 | Разъем на 7 контактов |
| 09 | Разъем на 9 контактов |
| 10 | Разъем на 10 контактов |
| 12 | Разъем на 12 контактов |
| 14 | Разъем на 14 контактов |
| 19 | Разъем на 19 контактов |
| 24 | Разъем на 24 контакта |
| Тип корпуса | |
| SX | Панельный разъем |
| PE | Кабельный |
| PP | Межкабельный |
| Материал | |
| 03 | Металлический корпус, контакты под пайку |
| 23 | Металлический корпус, контакты под винты |
| Тип монтажа | |
| 1 | Монтаж на корпус зажимной гайкой |
| 4 | Монтаж на 4 винта |
| Конструктивные особенности | |
| 01 | Черная крышка (для DH-16, DH-20) |
| 01 | Красная крышка для 2,3,4 контактов; Синяя крышка для 10,12,19,24 контактов; Черная крышка для 19 контактов (для DH-24) |
| 02 | Металлическая крышка |
| 35 | Увеличеный ток до 35А |
| 45 | Увеличеный ток до 45А |
| Ключ соединения | |
| A | С перегородкой |

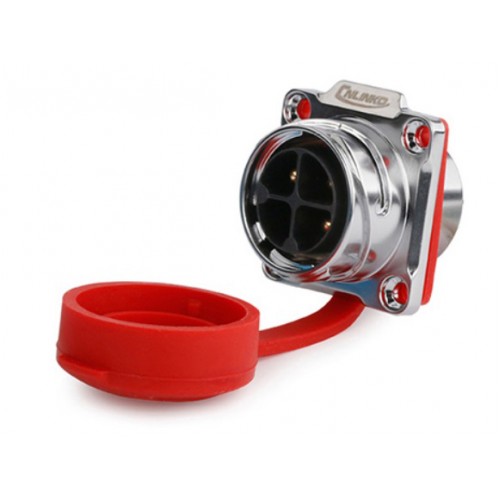

Разъем быстроразъемный (байонетный) DH-24-C04SX-03-401 - 4-х контактная герметичная панельная вилка с прямым выводом под кабель. Имеет посадочный диаметр 24 мм - коннектор ручного соединения, цилиндрический, внутреннего монтажа, соединяет цепи 25А и напряжением до 500 В.
Ответная часть к панельной вилке - кабельная розетка DH-24-J04PE-03-001
Особенность этого коннектора - быстроразъемность, герметичность, пылезащищенность, корпус из цинкового сплава. Соединители серии DH-24 насчитывают от 3 до 24 контактов диаметром 1 мм, 1,5 мм и 3 мм.
Тип корпуса герметичного разъема - блочный или кабельный. Вид коннектора - вилка или розетка.
Разъемы имеют защиту IP67 - защищены от влаги и пыли, гарантирована работа под водой на глубине 1 м в течении 30 минут.
Сравнительная таблица характеристик разъемов серии DH-24
| Кол-во контактов, шт |
2pin | 2pin | 3pin | 3pin | 3pin | 4pin | 5pin | 10pin | 12pin | 14pin | 19pin | 24pin |
| Номинальный ток, А |
25А | 35А | 25А | 35А | 45А | 25А | 20А | 10А | 10А | 5А | 5А | 5А |
| Рабочее напряжение, V | 500V | 300V | 500V | 300V | 230V | 400V | 300V | 300V | 400V | 250V | ||
| Импульсное напряжение, V | 2000V | 1500V | ||||||||||
| Диаметр контактов, мм |
3мм | 3.5мм | 3мм | 2.7мм | 1.5мм | 1.0мм | ||||||
| Сопротивление контактов |
<1.0mΩ | <3.0mΩ | <1.0mΩ | <5.0mΩ | ||||||||
| Изменение температуры |
25A температура контакту 20℃↓ ；30A - 25℃↓ ；35A - 30℃↓ | 10A температура контакту 20℃↓ ；12A - 25℃↓ ；15A - 30℃↓ | 5A температура контакту 20℃↓ ；7A - 25℃↓ ；10A - 30℃↓ | |||||||||
| Спецификация кабеля | 4.0mm²/ 12AWG |
6.0mm²/ 10AWG |
4.0mm²/ 12AWG |
6.0mm²/ 10AWG |
8.0mm²/ 8AWG |
4.0mm²/ 12AWG |
1.5mm²/ 16AWG |
0.5mm²/ 20AWG |
||||
Габаритные размеры герметичного разъема серии DH
| Вилка кабельная | Розетка блочная (панельная) |
  |
  |
Схемы расположения контактов в герметичных разъемах серии DH
| Серия разъема | Количество контактов | Схема расположения контактов | Ответная часть |
| DH-24-J03SX-03-401 | 3 |  |
DH-24-С03PE-03-001A |
| DH-24-J04SX-03-401 | 4 |  |
DH-24-С04PE-03-001A |
| DH-24-J10SX-03-401 |
10 |  |
DH-24-С10PE-03-001A |
| DH-24-J12SX-03-401 |
12 |  |
DH-24-С12PE-03-001A |
| DH-24-J19SX-03-401 |
19 |  |
DH-24-С19PE-03-001A |
| DH-24-J24SX-03-401 |
24 |  |
DH-24-С24PE-03-001A |
