Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.
Як розшифрувати модель?
Наведіть курсор на частину моделі або прокрутіть таблицю вручну ↓
DH-16-C03SX-23-401A
| Серія роз'ємів Cnlinko | |
| DH-16 | Діаметр 16 мм |
| DH-20 | Діаметр 20 мм |
| DH-24 | Діаметр 24 мм |
| Тип роз'єму | |
| C | Вилка |
| J | Розетка |
| Кількість контактів | |
| 02 | Роз'єм на 2 контакти |
| 03 | Роз'єм на 3 контакти |
| 04 | Роз'єм на 4 контакти |
| 05 | Роз'єм на 5 контактів |
| 07 | Роз'єм на 7 контактів |
| 09 | Роз'єм на 9 контактів |
| 10 | Роз'єм на 10 контактів |
| 12 | Роз'єм на 12 контактів |
| 14 | Роз'єм на 14 контактів |
| 19 | Роз'єм на 19 контактів |
| 24 | Роз'єм на 24 контакти |
| Тип корпусу | |
| SX | Панельний роз'єм |
| PE | Кабельний |
| PP | Міжкабельний |
| Матеріал | |
| 03 | Металевий корпус, контакти під паяння |
| 23 | Металевий корпус, контакти під гвинти |
| Тип монтажа | |
| 1 | Монтаж на корпус затискною гайкою |
| 4 | Монтаж на 4 гвинти |
| Конструктивні особливості | |
| 01 | Чорна кришка (для DH-16, DH-20) |
| 01 | Червона кришка для 2,3,4 контактів; Синя кришка для 10,12,19,24 контактів; Чорна кришка для 19 контактів (для DH-24) |
| 02 | Металева кришка |
| 35 | Збільшений струм до 35А |
| 45 | Збільшений струм до 45А |
| Ключ з'єднання | |
| A | З перегородкою |

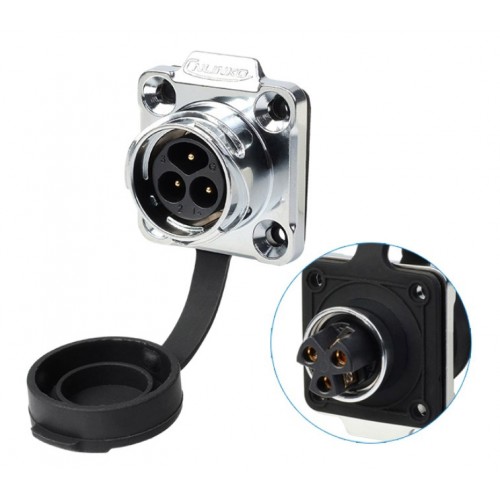

Роз'єм швидкоз'ємний (байонетний) DH-16-C03SX-23-401A - 3-х контактна герметична панельна вилка з кріпленням до панелі – гайкою ззаду. Має посадковий діаметр 16 мм - конектор ручного з'єднання, циліндричний, внутрішнього монтажу, кріплення контактів - під гвинти, з'єднує ланцюги 10А і напругою до 400В.
Відповідна частина кабельної вилки DH-16-C03SX-23-401A - буде кабельна розетка DH-16-J03PE-23-401
Особливість цього конектора - швидкороз'ємність, герметичність, пилозахищеність, корпус з цинкового сплаву.
Тип корпусу герметичного роз'єму - блочний або кабельний. Вид конектора - вилка або розетка.
Роз'єми мають захист IP68 - захищені від вологи та пилу, гарантована робота під водою на глибині 1 м протягом 30 хвабон.
Порівняльна таблиця характеристик роз'ємів серії DH-16
| Кількість контактів | 3pin | 4pin | 9pin |
| Номінальний струм, А | 10А | 10А | 5А |
| Робоча напруга, V | 400V | 400V | 250V |
| Імпульсна напруга, V | 2000V | 2000V | 1500V |
| Діаметр контактів, мм² | 1,5~1.0 мм² | 1,5~1.0 мм² | 0,5~0.34 мм² |
| Опір контактів | <3.0mΩ | <3.0mΩ | <5.0mΩ |
| Специфікація кабелю | Ø 7-9 мм | Ø 7-9 мм | Ø 7-9 мм |
| Робоча температура | -40℃ +85℃ | ||
| Ступінь захисту | IP68 IPX9K | ||
Габаритні розміри герметичного роз'єму серії DH
| Вилка панельна |
 |
