БВК-260 датчик

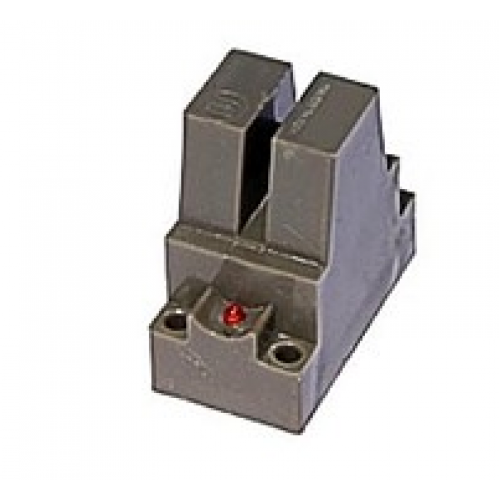

Датчик БВК-260

ТОП

Код товару: БВК-260

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Відвантаження протягом 2-4 днів

318.00 грн Без ПДВ: 318.00 грн

Безконтактні датчики БВК-260 - індуктивні вимикачі щілинного типу з транзисторними підсилювачами. Працюють на основі керованого генератора, номінальна напруга живлення складає 24В.

Датчики БВК призначені для контролю положення пристрою або окремих його елементів. Управляються електромагнітним реле, безконтактним логічним елементом. Індуктивні датчики спрацьовують на металеві елементи, зокрема на алюмінієві пластини, що виключає помилкове спрацьовування.

Безконтактні вимикачі БВК знайшли застосування в машинобудуванні, харчовій, текстильній промисловості. Використовуються в якості кінцевих вимикачів на верстатах, ковальсько-пресовому обладнанні, автоматичних лініях, ливарних машинах, конвеєрах.

Щілинні вимикачі БВК складаються з двох феритових сердечників з повітряним зазором 5-6 мм між ними. В одному сердечнику розміщена первинна обмотка і обмотка позитивного зворотного зв'язку. На іншому осерді обмотка негативного зворотного зв'язку. В такому муздрамтеатрі виключається вплив зовнішніх магнітних полів.

БВК

260

УХЛ4

БВК - серія безконтактних датчиків

260 - Номер розробки виконання

24 - Номінальна напруга живлення

УХЛ4 - Кліматичне виконання і категорія розміщення

Безконтактні датчики БВК
	Номінальна напруга	24 В ± 10%
	Випробувальна напруга ізоляції	500 В
	Споживана потужність	0,5 Вт
	Струм в ланцюзі навантаження в відключеному стані	0,25 мА
	Струм в ланцюзі навантаження під включеному стані	180 - 250 мА
	Залишкова напруга, не більше	1,2 В
	Частота спрацьовування, не менше	1 кГц
	Диференціал ходу	2,0 - 3,0 мм
	Основна похибка	0,05 мм
	Додаткова похибка (залежність від температури)	0,015 - 0,3 мм
	Діапазон температур	-10°C - +45°C
	Матеріал корпусу	пластмаса, поліамід
	Ступінь захисту	IP65
	Маса	0,2 - 0,3 кг

Характеристики безконтактного датчика БВК 260-24В:

Габарити	73×40×77 мм
Креслення

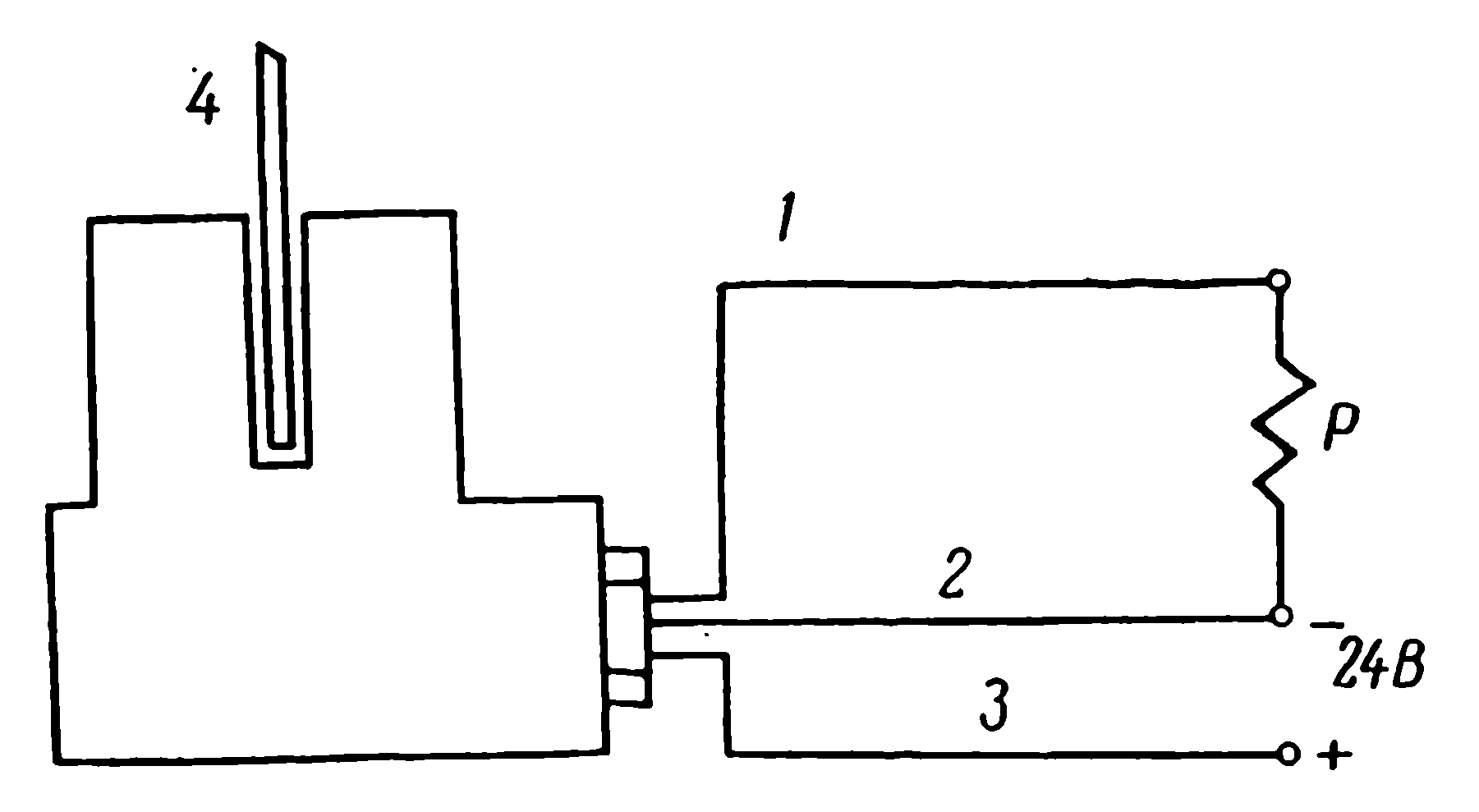

Схема підключення

Датчик БВК без навантаження на виході спрацьовувати не буде - це не свідчить про несправність датчика.

До виходу датчиків БВК повинна підключатися навантаження: реле або резистор опором не менше 91 Ом. Рекомендується під'єднувати резистор 100-500 Ом, потужність не менше 2Вт між мінусом харчування (білий провід) і виходом БВК. Або світлодіод (лампочку) з паралельним навантажувальним резистором, наприклад. З реле можна поставити проміжне реле. Або просто паралельно підключити котушку реле (наприклад, РЕК78 / 3 + 24В з роз'ємом), або підібрати резистор по потужності і по опору.
