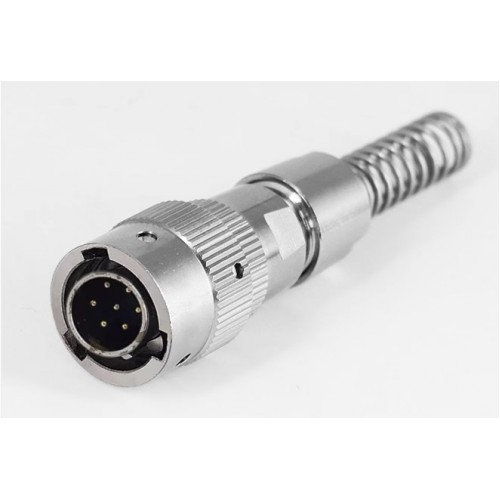

Байонетний роз'єм FQN-14-7TJ-7 (посадковий діаметр 14 мм) — семиконтактна кабельна вилка ручного з'єднання. Діаметр контактів d=1 мм, номінальна напруга 400В та струмове навантаження до 5А.
Відповідною частиною вилки FQN-14-7TJ-7 є панельна розетка FQN-14-7ZK
Корпус виготовлений з нержавіюсої сталі з антикорозійним покриттям, що забезпечує міцність, довговічність і стійкість до механічних пошкоджень. Контакти – мідні, з гальванічним покриттям для покращеної електропровідності та захисту від окислення.
Серія FQN14 оснащена байонетним механізмом фіксації, завдяки якому з’єднання виконується швидко та надійно навіть у важкодоступних місцях. Додатковою перевагою є вологозахисна кришка, що гарантує стабільну роботу роз’єму навіть у складних умовах експлуатації.
Позначення елементів у маркуванні FQ14
Цифра "7" (або "7 pin")
Вказує на кількість контактів. У даному випадку – це 7-контактне з'єднання.Літери "T" та "Z"
T – кабельний корпус (для монтажу на кабель).
Z – блоковий корпус (для встановлення на панель).
Типи з'єднувачів
J – вилка ("тато").
K – розетка ("мама").
| Технічні характеристики FQN-14-7TJ-7: | |
| Серія | FQN 14 - 7 pin ZTJ-7 |
| Тип | байонетне з'єднання, роз'єм швидкорознімний |
| Тип сполучної частини | кабельна вилка |
| Номінальна напруга | 400В |
| Номінальний струм | 5А |
| Опір контактів | 0,0025-0,005 Ом |
| Опір ізоляції, не менше | 5000 МОм |
| Діелектрична міцність | 1000 В (50 Гц, 1 хв.) |
| Робоча температура | -55°C – +100°C |
| Відносна вологість | до 93% при 40°C |
| Атмосферний тиск | 1 кПа |
| Вібростійкість | 10 – 2000 Гц,150 м/с2 |
| Ударостійкість | 490 м/с2 |
| Постійне прискорення вібрації | 245 м/с2 |
| Ресурс з'єднань | 500 циклів |
| Ступінь захисту | IP67 (1 м під водою до 30 хв) |
| Схема та розміри кабельних роз'ємів FQN-T | |||||
| |||||
| Модель | D1 | L1 | Діаметр кабелю | ||
| FQN10 | Ф16 | 44 | Ф3, Ф4, Ф5, Ф6 | ||
| FQN12 | Ф20 | 48 | Ф5, Ф6/Ф7 | ||
| FQN14 | Ф20 | 48 | Ф5/Ф6, Ф7/Ф8 | ||
| FQN18 | Ф27 | 53 | Ф6, Ф7, Ф8, Ф9, Ф10 | ||
| FQN24 | Ф33 | 58 | Ф6, Ф8, Ф10, Ф12 | ||
| FQN30 | Ф39 | 64 | Ф10, Ф12, Ф14, Ф16 | ||
Маркування швидкороз'ємних роз'ємів серії FQN14:
| FQN | 14 | - | 7 | T | J | - | 7 |
| FQN | - | Серія роз'ємів |
| 14 | - | Типорозмір: 14, 18, 24, 30. |
| 7 | - | Кількість контактів. |
| T | - | Тип корпусу: T - кабельна частина; Z - блочна частина. |
| J | - | Тип з'єднувача: J - вилка; K - розетка. |
| 7 | - | Діаметр пружини: 7 мм. |
